OPCOM3500E 155紧凑型MSAP设备

发布时间：2018-07-06 11:32:35

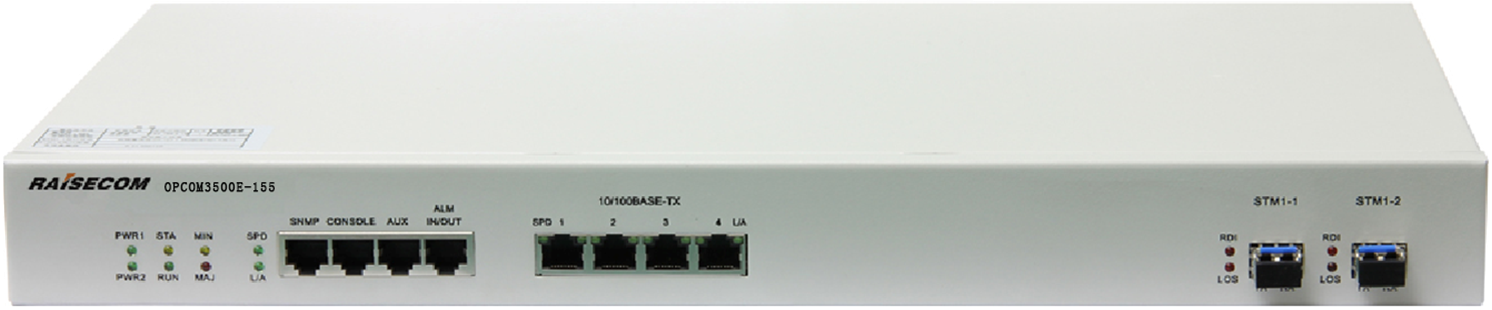

产品简介

OPCOM3500E-155是瑞斯康达公司自主研发的小型SDH多业务传输设备，采用模块化的设计方式，支持4个业务插槽，可灵活配置E1、FE、FXO/FXS、音频2/4线、磁石电话、热线电话、同向64K、RS-232/RS485等子卡，接口配置灵活，产品定位于业务种类多，单一业务量较小的接入场景。
OPCOM3500E-155具有两路上联的STM-1光接口，可配置成独立模式或1+1 保护模式。固定业务接口为4路独立的10/100M 以太网电口，每路以太网接口均可按照 VC12 颗粒度映射到SDH传输网。
设备组网灵活，可作为TM（Termination Multiplexer，终端复用器 ）或ADM（Add/Drop Multiplexer，分插复用器）使用，支持点对点、链形、环形等多种拓扑结构，也可作为业务接入终端直接下挂于SDH传输设备。



功能特性

系统支持

l支持点对点、链形或环形等多种网络拓扑
l支持4个业务板卡插槽
l支持业务板卡混插
l支持业务板卡带电热插拔
l双电源冗余保护，支持双交流、双直流或一交一直组
l支持设备温度检测功能
l支持远端设备掉电检测功能
l支持内时钟、线路时钟、外时钟等多种同步方案

业务支持

l提供2路STM-1速率的SDH接口，每路采用1个SFP接口
l提供4路以太网接口，每个接口为一个独立的VCG
l单板提供4路E1接口
l单板提供8路音频接口，支持FXS/FXO、2/4W（EM）、磁石混插
l单板提供4路10M/100M全双工以太网接口
l单板提供8路RS422/RS485/RS232/同向64K数据接口

保护特性

lSDH接口支持配置为独立工作模式或1+1保护模式
l支持1+1低阶通道保护（监测TU-AIS或TU-LOP告警）和1+1复用段保护（监测LOS、LOF、EXC告警），保护倒换时间小于50ms
l支持保护倒换可选条件，即监测到RS-TIM、MS-EXC、HP-PLM、HP-TIM、HP-EXC告警时是否执行倒换

管理和维护

l支持配置、告警、性能、维护、安全等功能
l支持SNMP、CONSOLE的管理方式
l支持全网拓扑自动发现
l内置E1误码检测仪，具备E1通道误码测试功能
l支持所有业务端口设备侧和线路侧环回功能
l支持程序的在线升级更新
l支持系统软件复位、硬件复位及远端设备复位功能


典型组网

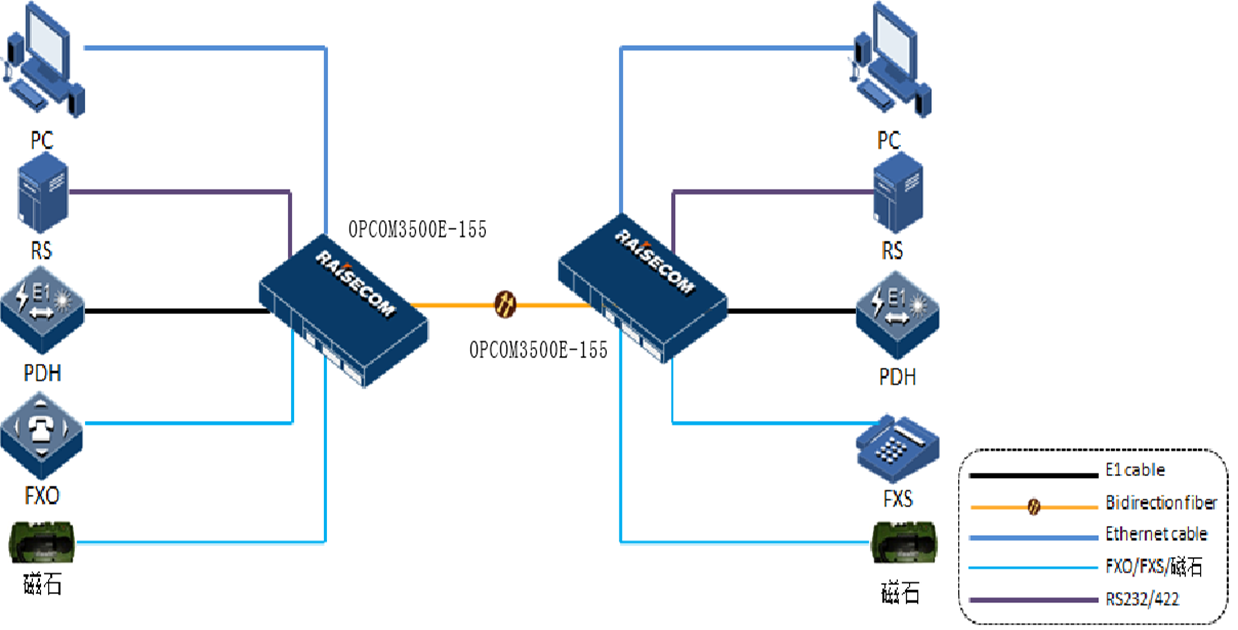

点对点组网解决方案

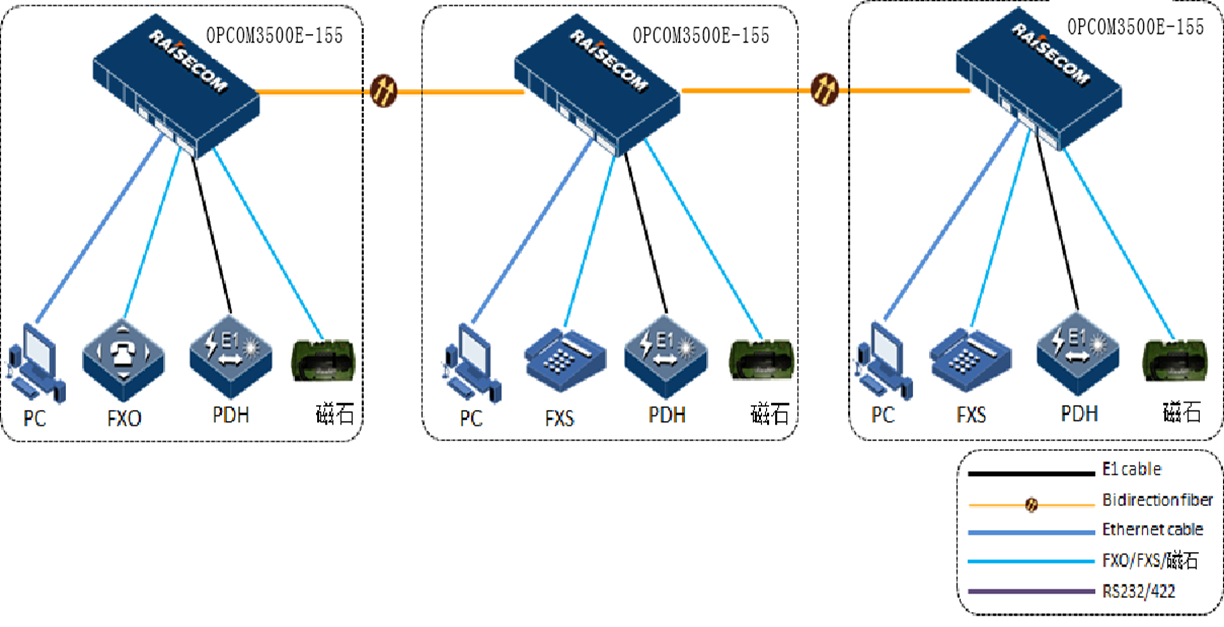

链型组网



技术参数



基本配置	线路侧	支持2路SDH接口，支持配置为STM-1速率，每接口采用1个SFP接口
	业务侧	提供4路以太网业务接口，共享带宽为100M，各承载一个VCG
	管理端口	1个Console口,1个SNMP口
	业务插槽	4个
业务单板	以太子卡	每个设备提供4 个10M/100M、全双工以太网接口 支持4 个低阶虚级联组，每组最多可使用63 个VC-12 支持PAUSE 流控功能以及以太网性能统计功能 支持GFP-F 封装格式，符合ITU-T G.7041 标准 支持标准的LCAS 协议，符合ITU-T G.7042 标准
	语音子卡	每个卡提供8个音频通道 每个卡可配置为FXS、FXO、2W音频、4W音频、E&M、磁石 每个卡以2路为单位可以配置不同音频业务 每个RJ45口出两路音频通道
	E1子卡	每个卡提供4路E1通道 E1接口支持平衡方式和非平衡方式 平衡方式接口为DB37，非平衡方式接口为CC4A
	数据子卡	每个卡提供8路数据通道 每个卡可配置为RS422、RS485、RS232、同向64K等业务模块 每个卡以4路为单位可以配置不同数据业务 每个RJ45口出一路数据业务
技术标准	SDH	基于SDH技术的多业务接入平台，支持标准的STM-1速率等级 以太数据业务支持G.7041(GFP)、G.7042(LCAS)、G.7043(VCAT)、G.8040(GFP over PDH)
	时钟	支持内时钟、线路时钟、外时钟等多种同步方案
工作环境	环境温度	-5℃～50℃
	相对湿度	5％～95％，无凝结
防雷等级	电口	支持防雷等级共模6kV
	电源	支持防雷等级共模6kV
电源要求	电源类型	支持双电源供电、交直流混合供电
	输入电压	交流：100V～240V（容差范围：90V～264V,50Hz/60Hz） 直流：-48V（容差范围：-36V～-72V）、+24V（容差范围：+18V～+36V）
	最大功耗	<12W
物理参数	体积	483mm（宽）×294mm（深）×45mm（高）
	重量	<3.6kg
