产品概述
ISCOM3000G交换机系列瑞斯康达自主研发的强三层千兆以太网交换机,提供灵活的全千兆光、电接入以及固定千兆combo和万兆上行端口。该系列交换机基于瑞斯康达新一代高性能硬件和件平台,智能ISF堆叠,灵活的以太组网,多样的安全控制,成熟的IPv6特性,轻松的运行维护,丰富的端口组合等特点。广泛应用于企业园区接入、汇聚和数据中心千兆接入等多种应用场景。

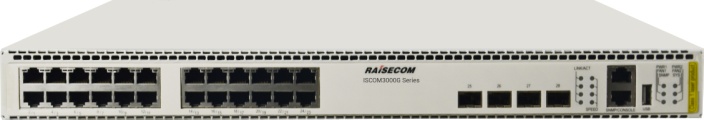

产品型号和外观

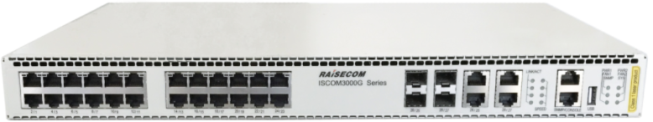

ISCOM3024G-4GE |
l 24个10/100/1000Base-T以太网端口,4个千兆Combo端口 l 双交流、双直流、交流加直流三种机型 |
|
|

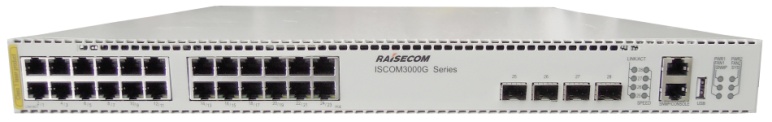

ISCOM3024G-4C |
l 24个10/100/1000Base-T以太网端口,4个万兆SFP+ l 双交流、双直流、交流加直流三种机型 |
|
|

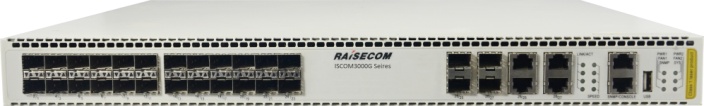

ISCOM3024GF-4GE |
l 24个千兆SFP,4个千兆Combo端口 l 双交流、双直流、交流加直流三种机型 |
|
|

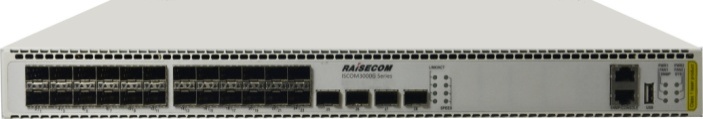

ISCOM3024GF-4C |
l 24个千兆SFP,4个万兆SFP+ l 双交流、双直流、交流加直流三种机型 |
|
|

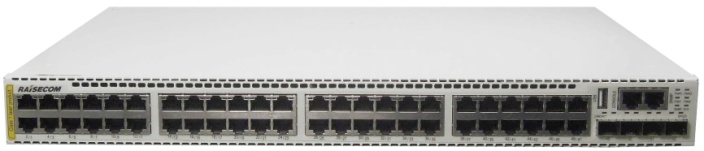

ISCOM3048G-4C |
l 48个10/100/1000Base-T以太网端口, 4个万兆SFP+ l 双交流、双直流、交流加直流三种机型 |
|
|

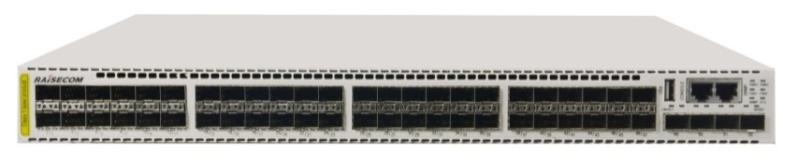

ISCOM3048GF-4C |
l 48个千兆SFP,4个万兆SFP+, l 双交流、双直流、交流加直流三种机型 |
|
|
ISCOM3024G-4C-PWR |
l 24个10/100/1000Base-T以太网端口,4个万兆SFP+ l 支持POE+ l 单交流、双交流两种机型 |
|
|

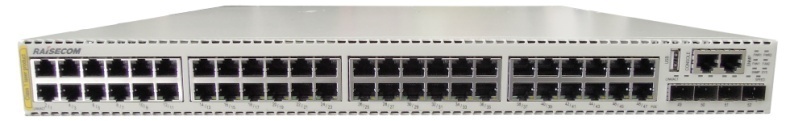

ISCOM3048G-4C-PWR |
l 48个千兆SFP,4个万兆SFP+, l 支持POE+ l 单交流、双交流二种机型 |
|
产品特点
ISF堆叠
ISCOM3000G系列交换机支持瑞斯康达ISF(Intelligent Stacking Framework智能堆叠框架)技术,可将最多9台交换机,从逻辑上虚拟为一台交换机,也就是说,用户可以将这多台设备看成一台单一设备进行管理和使用。ISF可以为用户带来以下好处:
高性能:
I. 提高设备的带宽;
II. 运行虚拟化系统之后,系统的交换容量、包转发率及端口密度是系统各成员之和,
III. 虚拟化系统性能得到了成倍的增长,
IV. 满足高性能园区核心对核心交换设备的高性能及高端口密度要求;
高可靠性:
I. 提高系统本身的高可靠性:主设备负责虚拟化系统的运行、管理和维护,从设备在作为备份的同时也可以处理业务;一旦主设备故障,系统会迅速自动选举新的主设备,从而实现了设备的1:N备份
II. 跨成员设备的链路聚合:系统支持跨物理设备的链路聚合技术可以跨设备配置链路聚合,用户可以将不同成员设备上的物理以太网端口配置成一个聚合端口。通过端口聚合既可以实现流量的负载分担提高带宽,又能够进行互相备份。
简化管理:
虚拟化系统从逻辑层面就作为一个整体运行,不需要配置VRRP+MSTP,简化管理,方便网络管理员进行网络管理,提升了网络可靠性及可维护性。
强大的多业务支撑能力
ISCOM3000G系列交换机支持完善的路由功能,支持静态路由、OSPF、BGP、VRRP等三层特性;支持完善的二、三层组播协议,支持MLD、IGMP Snooping、PIM,满足企业接入、汇聚业务承载要求,支持更加丰富的语音、视频和数据应用。
ISCOM3000G不仅支持传统的STP/RSTP/MSTP生成树协议,还支持业界标准的G.8032 ERPS环网解决方案,支持单环、相切环、相交环等多种组网方式,可提供50ms的快速业务倒换,实现电信级可靠性。
ISCOM3000G还支持端口备份双归属保护、手工和静态LACP链路聚合功能,实现了上行链路的备份,极大地提升了接入侧设备的可靠性。另外还支持G.8031实现端到端线性保护。
完备的安全控制策略
ISCOM3000G通过建立和维护DHCP Snooping绑定表,对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping的信任端口特性,ISCOM3000G还可以保证DHCP服务器的合法性。
ISCOM3000G支持动态ARP检测,实现用户合法性检查功能和ARP报文有效性检查功能,通过ARP限速避免大量ARP报文对CPU进行冲击等等。
ISCOM3000G支持ACL、Dot1X、Radius、TACACS+多种访问控制技术和用户认证安全技术,能灵活适应网络环境的多认证需求。
高扩展性
ISCOM3000G系列交换机提供丰富多样的端口组合,覆盖24/48千兆电/光口,上联端口覆盖4千兆Combo端口和4万兆SFP+光口,该系列为“千兆汇聚,万兆核心”提供可能,万兆端口的可扩展性既方便用户现在使用万兆网络,也方便用户后续升级网络到万兆。
IPv4到IPv6的演变是以太网发展的大势所趋,ISCOM3000G支持IPv4/IPv6双协议栈、IPv6路由协议(RIPng/OSPFv3/BGP4+/IS-ISv6)、IPv6 over IPv4隧道,支持完善的IPV6组播协议。既可以部署在纯IPv4或IPv6网络,也可以部署在IPv4与IPv6共存的网络,充分满足网络从IPv4向IPv6过渡的需求。
技术规格
项目 |
ISCOM3024-4GE |
ISCOM3024GF-4GE |
ISCOM3024G-4C |
ISCOM3024GF-4C |
ISCOM3048G-4C |
ISCOM3048GF-4C |
端口 |
24个10/100/1000Base-T电口 |
24个100/1000Base-X SFP光口 |
24个10/100/1000Base-T电口 |
24个100/1000Base-X SFP光口 |
48个10/100/1000Base-T电口 |
48个100/1000Base-X SFP光口 |
4个千兆Combo口 |
4个万兆SFP+光口 |
|||||
管理端口 |
1个RJ45 Console口,1个SNMP带外管理口 |
|||||
交换容量(Gbps) |
598 |
598 |
598 |
598 |
598 |
598 |
包转发率(Mpps) |
42Mpps |
42Mpps |
96Mpps |
96Mpps |
131Mpps |
131Mpps |
外形尺寸mm(宽×深×高) |
ISCOM3048G-4C-PWR、ISCOM3024G-4C-PWR:440x420x43.6mm |
|||||
管理端口 |
1个RJ45 Console口,1个SNMP带外管理口 |
|||||
MAC地址表 |
支持32K MAC地址容量 |
|||||
支持MAC地址自动学习和老化,支持静态MAC |
||||||
支持静态、动态、黑洞MAC表项 |
||||||
支持基于端口和VLAN的MAC地址学习个数限制 |
||||||
支持MAC地址漂移管理 |
||||||
VLAN特性 |
支持4K个VLAN |
|||||
支持基于MAC/协议/IP子网//端口的VLAN |
||||||
支持基本QinQ,灵活QinQ |
||||||
支持1:1和N:1 VLAN Mapping功能 |
||||||
支持Private VLAN |
||||||
支持Voice VLAN* |
||||||
支持GVRP协议 |
||||||
Jumbo Frame |
支持,12KB |
|||||
ISF堆叠 |
支持智能ISF堆叠(Intelligent Stacking Framework),将多台设备虚拟成一台设备 |
|||||
可最多支持9台设备堆叠; |
||||||
支持线形拓扑和环形拓扑堆叠 |
||||||
支持基于业务端口本地和长距离ISF堆叠(万兆端口支持ISF); |
||||||
支持BFD MAD检测(Multi active detection),避免分裂后影响网络 |
||||||
可靠性 |
支持手动聚合,静态LACP,MC-LAG |
|||||
支持STP/RSTP/MSTP,支持MRSTP(多实例RSTP) |
||||||
支持BFD for BGP/IS-IS/OSPF/静态路由 |
||||||
支持VRRP4和VRRP6*,支持BFD For VRRP; |
||||||
支持ERPS以太环保护协议(G.8032) |
||||||
支持ELPS以太线性保护(G.8031)* |
||||||
支持端口备份 |
||||||
支持环路检测保护 |
||||||
支持以太网OAM 802.3ah和802.1ag*,支持ITU-Y.1731* |
||||||
IP路由 |
静态路由、RIPv1/2、RIPng、OSPF、OSPFv3、IS-IS*、IS-ISv6*、BGP、BGP4+*、ECMP、路由策略 |
|||||
IPV6特性 |
支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet、IPV6 ftp/tftp/sftp |
|||||
支持IPv6 SNMP,支持瑞斯康达Nview的IPV6网管 |
||||||
支持IPV6 Radius、IPV6 TACACS+ IPV6 NTP和SNTP |
||||||
支持IPV6 ACL |
||||||
IPv6 IP Source Guard |
||||||
支持ND(Neighbor Discovery) |
||||||
支持MLD v1/v2 snooping(Multicast Listener Discovery snooping) |
||||||
组播 |
支持IGMP v1/v2/v3 Snooping和快速离开机制 |
|||||
支持基于端口和基于用户的立即离开 |
||||||
支持静态组播组 |
||||||
支持IGMP MVR |
||||||
支持IGMP v1/v2/v3、MLD、PIM-SM、PIM-SM IPv6等路由协议 |
||||||
支持IGMP Filter |
||||||
支持IGMP VLAN-Copy |
||||||
支持IGMP Proxy |
||||||
DHCP |
支持DHCP Client,DHCPV6 Client |
|||||
支持DHCP Snooping |
||||||
支持DHCP Relay |
||||||
支持DHCP Server,支持option43 |
||||||
支持DHCP Snooping option61、82/DHCP Relay option82 |
||||||
镜像 |
支持流镜像 |
|||||
支持本地和远程端口镜像 |
||||||
QoS/ACL |
支持对端口入方向、出方向进行速率限制 |
|||||
每端口支持8个队列 |
||||||
支持SP、WRR、DRR、SP+WRR、SP+DRR队列调度模式 |
||||||
支持报文重定向 |
||||||
支持报文的802.1p和DSCP优先级重新标记 |
||||||
支持基于端口的流量监管,支持双速三色CAR功能 |
||||||
支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的包过滤功能 |
||||||
支持分层限速(Hierarchy-CAR) |
||||||
安全特性 |
支持用户分级管理和口令保护 |
|||||
支持基于端口和MAC的801.X认证,支持单端口最大用户数限制 |
||||||
支持CPU保护和ARP防攻击功能 |
||||||
支持IP、MAC、端口、VLAN的组合绑定 |
||||||
支持黑洞MAC地址 |
||||||
支持MAC地址学习数目限制 |
||||||
支持AAA认证,支持Radius、TACACS+认证 |
||||||
支持端口隔离 |
||||||
支持安全MAC |
||||||
支持SSH V2.0 |
||||||
支持SFTP |
||||||
支持HTTPS* |
||||||
可支持DHCP Snooping,防止欺骗的DHCP服务器 |
||||||
支持uRPF(单播反向路径检测),杜绝IP源地址欺骗 |
||||||
支持动态ARP检测,防止中间人攻击和ARP拒绝服务 |
||||||
支持BPDU guard,Root guard |
||||||
管理和维护 |
支持智能堆叠ISF |
|||||
支持Console口和带外口管理 |
||||||
支持SNMPv1/v2c/v3,支持CLI命令行、WEB网管*、TELENET、SSH2.0等多样化管理方式 |
||||||
支持瑞斯康达NVIEW网管系统 |
||||||
支持RMON |
||||||
支持LLDP |
||||||
支持系统日志、分级告警 |
||||||
支持Ping、Tracert |
||||||
支持断电告警Dying gasp功能 |
||||||
支持NTP和SNTP |
||||||
支持虚拟电缆检测(Virtual Cable Test) |
||||||
支持端口环回 |
||||||
支持端口环路检测 |
||||||
支持光模块数字诊断 |
||||||
支持故障转移 |
||||||
支持DLDP单向链路检测 |
||||||
支持电源的告警功能,风扇、温度告警 |
||||||
支持双系统 |
||||||
支持802.3az以太网EEE节能 |
||||||
POE(仅POE机型) |
支持IEEE 802.3af、IEEE 802.3at标准供电;双电源时支持满端口30W供电; |
|||||
支持对非标准PD提供强制供电模式 |
||||||
支持PoE电源管理功能,包括使能/禁止接口供电、接口输出功率配置、供电优先级配置、功率过载保护、过温保护等 |
||||||
支持POE定时供电、定期重启PD、监控PD连接性状态并在失联时重启 |
||||||
防雷 |
业务端口防雷能力:6KV |
|||||
输入电压 |
AC:220V,额定电压范围:100~240V;50~60Hz |
|||||
DC:-48V,额定电压范围:-36~-72V(POE机型不支持直流) |
||||||
最大功耗 |
ISCOM3024-4GE:50W |
|||||
ISCOM3024GF-4GE、ISCOM3024G-4C:55W |
||||||
ISCOM3024GF-4C: 65W |
||||||
ISCOM3048G-4C:80W |
||||||
ISCOM3048GF-4C:85W |
||||||
ISCOM3024G-4C-PWR: |
||||||
ISCOM3048G-4C: |
||||||
环境要求 |
工作温度:0℃~50℃ |
|||||
相对湿度:5%~95%(无凝露) |
(备注:“*”标识功能为规划特性)

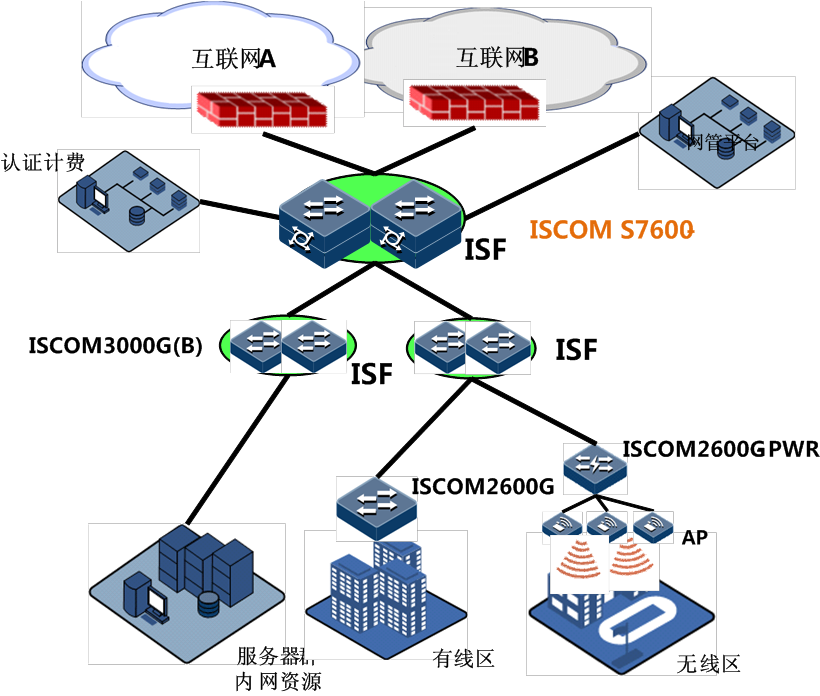

组网应用
园区汇聚
ISCOM3000G系列交换机用于园区网汇聚设备,千兆下连接入交换机,万兆上链各区域的区核心交换机,通过ISF堆叠、链路聚合等组网,充分提高网络可靠性。
同时ISCOM3000G支持IPv6,如果后期需要升级构建IPv6,无需更换设备,保护了用户投资。

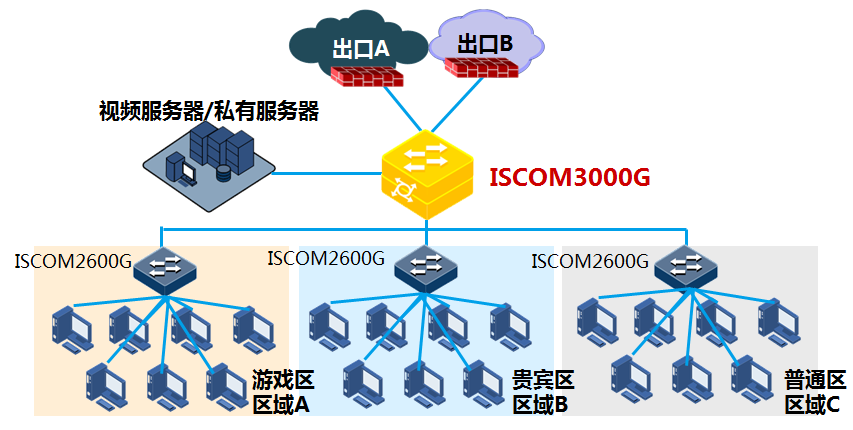

中小企业核心
ISCOM3000G系列交换机也可以用于中小企业(含网吧),下行千兆连楼层接入交换机(千兆推荐ISCOM2600G/百兆推荐ISCOM2100系列),万兆上链出口防火墙或者企业网关;同时也可以用作服务器的千兆接入,灵活适配各种网络环境,为用户的网络保驾护航,助力用户用好网。
