iTN201/iTN300智能接入

发布时间:2018-07-10 09:30:02

智能接入iTNintelligent Transport Networks)系列设备接入平台,是瑞斯康达公司面向下一代分组技术和专线业务设计开发的接入层设备。瑞斯康达公司iTN智能接入解决方案满足了当前移动网络对高带宽、高效率、低运营成本的要求。同时提供移动基站专线的接入能力,提供时钟传送能力,优化了现有移动运营商的承载网络,提升网络承载能力,确保运营商迅速开展业务。

iTN201是紧凑型分组接入设备,采用全分组内核,集中式交换和模块化设计理念,体积小巧,集成度高。在运营商下一代分组网建设中,iTN201将分组智能化技术延伸到网络末端,具备MPLS-TP核心,提供高带宽以太网专线接入、完善的OAM功能和高精度的时钟同步技术。灵活组网能力,构建环状、链状网络拓扑,完成用户业务覆盖。



功能特性



1U高度集成化设计,支持可配置双子卡插槽

支持10/100/1000M大容量接入,光口全面模块化(SFP

支持802.3ah802.1agY.1731

支持以太、TDM业务接口和时钟时间同步接口

支持G.8031/8032标准化的线性/环形保护

支持冗余电源模块等设备级保护

支持的PTP精确同步协议,支持最新1588v2-2008同步协议

具备syncE同步以太网实现频率同步

提供1Console口来实现本地管理

在网管平台下,可实现局端网管、远端网管

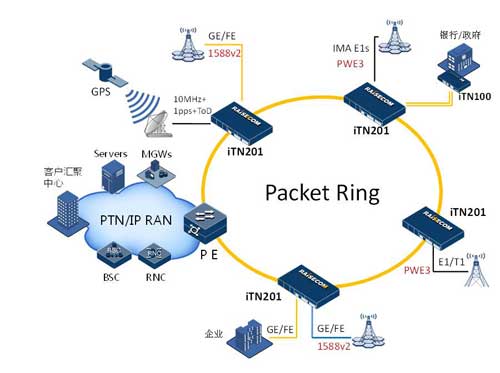

     应用组网



        iTN201设备主要定位于分组基站接入、高端大客户专线,可用于现有VPN专线、在PTN及分组网中承载TDM专线、1588时钟延伸等应用场合。帮助运营商在下一代分组网建设中,将先进的分组智能化技术延伸到网络末端,包括:大带宽高可靠的以太专线接入、完善的OAM和业务流分类能力、高精度的时间时钟同步能力等。助力运营商在全业务的网络环境中,解决最后一公里的业务接入问题,快速提供以太网专线和TDM专线,并能满足未来向LTE/4G网络平滑演进的要求。



 订货信息:

iTN331-4GF-X A "iTN331千兆成套基本系统,包含主控卡iTN331-4GF、机箱(含背板)、电源和风扇。支持BFD、MPLS OAM、MPLS-TP OAM、Y.1731、RFC2544等丰富的OAM功能的IPRAN设备。1U插卡式机箱,配备智能风扇。交直流双电源冗余备份,电源可选交流220V、直流-48V或+24V。
4个上行线路侧SFP接口,12个下行业务接口(使用TSFP)/6个下行业务接口(使用普通SFP)。业务接口支持1000Base-SX(多模)、1000Base-LX、1000Base-ZX、100Base-FX。支持插电SFP,支持固定1000Mbps,支持100Mbps/1000Mbps。(SFP模块另购)
" "X 表示电源类型:
AC/D:双交流电源;AC/S:单交流电源;
DC/D:双直流电源;DC/S:单直流电源;
DC/D(+24V):双直流(+24V)电源;DC/S(+24V):单直流(+24V)电源;
AC_DC:一交流一直流电源;AC_DC(+24V):一交流一直流(+24V)电源

各单元模块化设计,可灵活拆卸,后续出现故障可订购相应的部件进行替换。例如,1台iTN331-4GF-DC/D包括以下模块:
机箱及背板: iTN201-3       1个
主控卡:     iTN331-4GF     1个
风扇:       FANS306        1个
电源:       RPD0601-48S12  2个

标配直流电源线为1.5米,如需要更长电源线,可订购POL-DC-不剥线/不剥线,写明需要长度

如需挂耳,请按如下信息订购:
弯角,RC8.043.062(A0),物料代码20.08.03.0056.01,用量2个
后弯角,RC8.043.075(A0),物料代码20.08.03.0085.01,用量2个
螺丝,M3-十字沉头-铬,用量10个

如需安装在300mm机柜中,并在装上挂耳并能够关上机柜门,请订购如下挂耳:
弯角(定制)/RoHS,RC8.043.107(A0),物料代码20.08.03.0133.01


如需接地线,请按如下信息订购:
接地线,20.62.80.0127.01,PIL-接地线-Φ4-D,其中D为线缆长度,根据客户需求定制"
iTN331-2XG-X A "iTN331万兆成套基本系统,包含主控卡iTN331-2XG、机箱(含背板)、电源和风扇。
iTN331是一款多业务IPRAN设备,支持OSPF、BFD、MPLS OAM、MPLS-TP OAM、Y.1731、RFC2544等丰富的OAM功能的IPRAN设备。1U插卡式机箱,配备智能风扇。交直流双电源冗余备份,电源可选交流220V、直流-48V或+24V。
1、iTN331-2XG 主板是iTN331设备主要的业务接入和处理单元,实现最多12 路下行以太网业务和2 路万兆上行以太网业务的接入和处理。
2、iTN331-2XG主卡上联口为2个XFP接口,支持10GBase-LR、10GBase-SR、10GBase-ER和10GBase-ZR的XFP;增加1个iTN200-SUB-2XG子卡可再扩展2路万兆上联;
3、iTN331-2XG主卡下联口为6个SFP接口,可插入TSFP扩展为12个业务口;增加2个iTN203-SUB-4GE/4GF子卡可再扩展8路业务。可插百兆光SFP、千兆光SFP、100/1000M自适应电SFP和强制千兆电SFP;
4、1U机箱,卡式;交流双电源冗余备份;配备智能风扇;网管为SNMP接口,CONSOLE为USB接口。" "X 表示电源类型:
AC/D:双交流电源;AC/S:单交流电源;
DC/D:双直流电源;DC/S:单直流电源;
DC/D(+24V):双直流(+24V)电源;DC/S(+24V):单直流(+24V)电源;
AC_DC:一交流一直流电源;AC_DC(+24V):一交流一直流(+24V)电源;

各单元模块化设计,可灵活拆卸,后续出现故障可订购相应的部件进行替换。例如,1台iTN331-2XG-DC/D包括以下模块:
机箱及背板: iTN201-3       1个
主控卡:     iTN331-2XG     1个
风扇:       FANS306        1个
电源:       RPD0601-48S12  2个

电源1:  RPD0601-48S12  2个(iTN331-4GF千兆设备交流电源单元)
电源2:  RPD0601-48S12  2个(iTN331-2XG万兆设备交流电源单元,兼容千兆)

标配直流电源线为1.5米,POL-DC-不剥线/不剥线,物料编码20.62.01.0037.01,如需要更长电源线,写明需要长度

如需挂耳,请按如下信息订购:
弯角,RC8.043.062(A0),物料代码20.08.03.0056.01,用量2个
后弯角,RC8.043.075(A0),物料代码20.08.03.0085.01,用量2个
螺丝,M3-十字沉头-铬,物料代码20.04.00.0007.02,用量10个

如需安装在300mm机柜中,并在装上挂耳并能够关上机柜门,请订购如下挂耳:
弯角(定制)/RoHS,RC8.043.107(A0),物料代码20.08.03.0133.01


如需接地线,请按如下信息订购:
接地线,20.62.80.0127.01,PIL-接地线-Φ4-D,其中D为线缆长度,根据客户需求定制"
iTN200-SUB-2XG A "iTN331 以太(10GE)光口子卡
2路10GE光口以太子卡,可扩展2路万兆上联,使用XSFP光模块,支持10GBase-LR、10GBase-SR、10GBase-ER和10GBase-ZR的XFP 。" iTN203/iTN331共用子卡,如有需要,必须单独订购
iTN200-SUB-4GE C "iTN331 以太电口子卡
4个下行业务RJ45口,支持1000BaseT/100Base-T。" iTN203/iTN331共用子卡,如有需要,必须单独订购
iTN200-SUB-4GF C "iTN331 以太光口子卡
4路光口,支持1000Base-SX(多模)、1000Base-LX、1000Base-ZX,支持100Base-FX。(SFP模块另购)" iTN203/iTN331共用子卡,如有需要,必须单独订购
RPA0601-SI-220S12 B "iTN331交流电源子卡
提供220V交流电源接入,支持双电源冗余备份;支持电压过高、过低检测" iTN331成套基本系统中已包含该模块,如需更换可单独订货
RPD0601-48S12 B "iTN331直流电源子卡
提供-48V电源输入,支持双电源冗余备份;支持交直流电源混插;支持电压过高、过低检测" iTN331成套基本系统中已包含该模块,如需更换可单独订货
FANS306 B iTN331风扇子卡,支持风扇监控和自动调速 iTN331成套基本系统中已包含该模块,如需更换可单独订货
