iTN2100智能接入平台

发布时间:2018-07-10 09:22:37

随着业务多元化发展,不同客户、不同业务之间差异化服务指标显现差异,而基于传统接入网的接入设备,无法实现基于业务感知的端到端性能监控维护,不能满足网络智能时代对网络行为的统计,业务精细化管理,故障准确定位,多业务差异化需求,以及用户所需的报表需求。鉴于此种情况,iTN2100智能专线接入平台结合网络分组化趋势,不仅具备传统SDH网络方面强大的接入能力,分组方面更是和目前分组网络IP/MPLS/PTN网络无缝对通,实现基于业务的端到端监控维护、精细化管理。

iTN2100智能专线接入平台定位于PTN/IP/MPLS/SDH城域网边缘接入层,接入PTN/IP/MPLS网络时,可提供上行GE光口电口,并且可实现网络双归属、环网等灵活组网方式;接入SDH网络时,线路侧可提供SDH 155M/622M上行,满足和传统SDH设备的无缝对接,在业务需要实现多网络同时承载时,可使用不同交叉模块实现业务灵活选择接入到不同网络。用户侧提供以太、SDHPDHPCMG.SHDSL等各种接入方式,可灵活满足运营商各类大客户、中小商业客户、3GNGN的接入需要。

iTN2100智能专线接入平台将SDH和分组网核心相融合,助力各大运营商在业务发展过程中,实现基于业务的端到端维护管理,并满足不同客户业务的定制化专线需求,真正做到了业务可度量、可管理,并且可保障网络平滑过渡。

        iTN2100智能专线接入平台融合SDH完善的OAM管理功能和以太网OAM IEEE802.3ahIEEE802.1agITU-T Y.1731,结合瑞斯康达独特的远端网管协议RC.LINK技术,不仅可以实现基于现网设备的管理,而且实现了基于业务的管理维护,进而提高运营商对接入层网络的管理控制能力。



功能特点



丰富的接入方式,满足多样化业务需求

       接入层复杂的网络结构,加上近年来业务种类及带宽的挑战,使得业务接入难以整体规划,iTN2100智能专线接入平台针对传统接入网络存在的不足,结合网络分组特点,及新增业务需求,带宽需求,针对性的开发出具有超大容量的分组交换能力、电路交叉能力及丰富接口类型的智能专线接入平台。

n  分组交换能力56G

n  SDH电路交叉能力支持32×32 VC42016×2016 VC12的容量;

n  线路侧可提供STM-1/STM-4或者GE电口、光口上行;

n  配合太网光纤收发器、PDH光端机、以太网复用器、协议转换器、PCMSDH多业务光端机、iTN智能终端等产品组网,完成不同类型业务的接入;实现互通和远端网管;

n  业务侧可提供E110/100/1000M以太电口及100/1000M以太光口的业务接入;

n  提供PWE3伪线仿真业务;

n  支持EOS功能,采用GFPLAPS封装协议,支持LCAS功能,可与主流MSTP厂商设备兼容对通;

n  支持EOP功能,可与国内主流厂商的EOP设备实现互通;




精细化的业务运营管理,提高客户感知



接入层设备作为网络重要组成部分,要求具备很高的可管理维护能力,而且随着业务种类增多,不同业务之间的服务指标显现差异,那么接入网怎样提高网络运维效率,保证网络服务质量,满足不同用户不同业务的SLA等级,将会作为新一代接入设备考虑和设计的重点。iTN2100在底层支持强大的OAM协议,配合raisecom网管图形化的界面可实现基于业务端到端的监控、维护、故障定位。真正可做到网络质量、业务质量可度量可评估,同时考虑在建网过程中的建网成本,真正做到小投入高体验。

n  标准OAM协议:IEEE802.3ahIEEE802.1agITU-T Y.1731ITU-T Y.1711

n  层次化QOS,可实现用户及业务的差异化,满足运营商差异化SLA服务;

n  提供内置误码仪功能和远端设备掉电告警功能;

n  支持多个子框的网管级联;

n  支持网管平台对本地设备板卡和远端设备的软件在线升级功能;

n  支持内置DCN网管通道,解决运营商DCN网对接入层覆盖不足的问题




电信级的产品和保护,增强网络可靠性



       专线业务决定接入专线的设备要求具有高可靠性、接入网络自愈能力强等特点,iTN2100智能专线接入平台充分根据业务特点设计,不仅在设备上提供了硬件冗余设计,提供双电源、双交叉、及跨盘冗余保护等,而且支持基于不同协议的灵活组网。

n  基于电信级的产品设计,双电源热备份和负荷分担;

n  多种保护方式: G.8031G.8032G.8131G.8132DLAGLSP1+1等环型、链型保护方式;倒换时间小于50ms

n  支持上联板卡,业务板卡跨盘保护;

n  基于电信级的产品设计,支持群路盘11备份,实现群路、交叉和时钟模块的热备份;支持支路盘的1+1保护;倒换时间小于50ms

n  支持SDH通道保护和复用段保护,可实现多种网络拓扑,包括点到点、链型、环型和环带链等;

n  支持以太网环路检测功能,最大限度的保障网络可靠性;




双网双核心,助力接入网平滑演进



基于目前刚性管道的网络已经无法满足日益增大的网络流量承载需求,所以网络正在朝分组化方向转变,而任何网络的变革不是一蹴而就的,也就是在接入业务的过程中存在部分业务承载到分组网,部分业务承载到传统SDH网络的情况,在此种情况下,要实现接入层网络的统一管理、统一接入将是一个非常棘手的问题,iTN2100具有分组网和SDH双重核心,在不更换远端的情况下,可以使业务灵活接入到不同的网络或者由传统SDH网络直接过渡到分组网络,保护了网络投资,延长了设备生命周期,实现了业务的平滑切换。




标准时间同步协议,满足基站业务接入



    支持IEEE1588V2、同步以太网时钟同步方式。IEEE 1588 v2协议用于精确同步分布式网络通讯中各个节点的时间同步。同步以太网可以满足全网时钟同步。可根据运营商的客观网络情况灵活选择使用不同的时钟同步方式。




组网应用

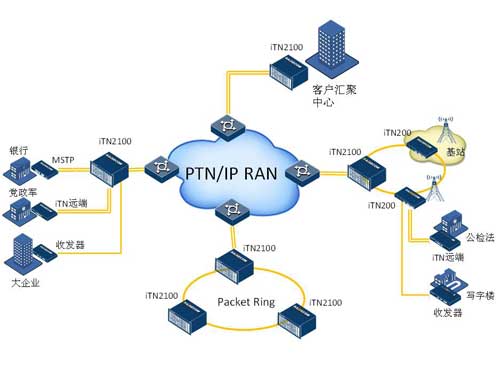

城域分组网多业务接入解决方案



iTN2100智能专线接入平台配合远端智能接入终端以及传统的PDH类接入设备,可完成各类业务的接入承载,接入客户类型包括:金融类、党政军、企业、写字楼等。iTN2100智能专线接入平台以智慧接入理念为基础,更多的考虑到对业务的监控、可靠性、QOS方面的能力,所以在接入PTN/IP/MPLS网络时,可以满足不同客户的不同组网方式,包括链型、环形,同时,可实现基于业务的监控维护功能,做到基于业务的性能监测、告警诊断、可生成报表,从而降低建网成本和维护成本。

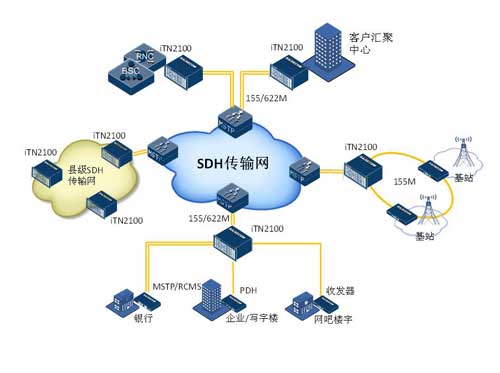

SDH城域多业务接入解决方案



iTN2100智能专线接入平台有两个核心技术,即分组技术和传统TDM技术,此设备作为城域SDH网边缘的汇聚设备时,可在运营商局端为用户提供全光接入——SDHPDH或以太光接入,或铜缆接入——G.SHDSL接入,能够满足不同用户的组网需要;在客户端可选择瑞斯康达公司的各种单业务或多业务接入设备,提供E1V35、以太网、RS232/485接口、FXS/FXO,满足金融、政府、企业、中小商业客户对64K100M各级别带宽及多业务接入的需要。






订货信息:

iTN2100-12
iTN2100机框和背板,6U高度。标配8块机箱空拉手条(空槽位挡板)、1块电源空拉手条(空槽位挡板)
还需要订购其它配套产品,如走线架(可选配)、风扇盒(必配)、电源盘等产品。

除SDH群路盘、网管盘和交换盘之外,可兼容OPCOM3500E其它板卡
标配:
1、三寸光盘(物料代码:20.70.40.0007.01)
2、有线静电手环(物料代码:20.73.03.0005.01)
3、RC006-12 防尘网棉(物料代码:20.07.12.0002.01)
4、M6*16-十字盘头-铬(物料代码:20.04.00.0043.01)
5、M6-卡式螺母-镍(物料代码:20.04.10.0006.01)
选配:
POL-DC-DSUB(0)/NC-3m:3m长DSUB电源线,物料编码:30.98.01.0014.00  , 型号:RC6.640.240(A0)
POL-DC-DSUB(0)/NC-20m:20m长DSUB电源线, 物料编码:30.98.01.0015.00 , 型号:RC6.640.240(A0)
POL-DC-DSUB(30)/NC-10m:10m长DSUB电源线,物料代码:30.98.01.0003.00 ,型号:RC6.640.240(A0)
POL-DC-DSUB(30)/NC-20m:20m长DSUB电源线,物料代码:30.98.01.0004.00 ,型号:RC6.640.240(A0)
POL-DC-DSUB(30)/NC-30m:30m长DSUB电源线,物料代码:30.98.01.0005.00 ,型号:RC6.640.240(A0)
机箱接地线:POL-接地线-OT1.5-4/剥线-16AWG-1m/RoHS   物料编码:20.62.80.0192.01 ,型号:RC6.640.329(A0)
6U机箱挂耳(21"定制)/RoHS(2个1台),型号:20.08.03.0118.01
M4*8-十字沉头-铬/RoHS(6个1台),型号:20.04.00.0017.02

RC006-12走线架 A 与机箱配合使用,19英寸宽度
FANS360 A.01 1U高度风扇盒,放在6U机箱上部,散热方式为吸风。
iTN2100-NMS C.02 可用于C版iTN2100-12机箱。支持对电源盘和风扇的监控,支持一路告警输入和一路告警输出,每个槽位均支持4路DCC网管通道,且每个网管通道均支持3、9、12字节模式,支持4路VCC网管通道。
OPCOM3500E-2STM1/4-M D.00 iTN2100群路盘,提供2个sfp光接口,速率可支持STM1或者STM4(未提供SFP模块,根据用户需求订购155M或622M光模块),通过拨码或软件配置。 根据需要选购时钟模块SUB-BITS-CLK
iTN2100-4STM1-M A.00 iTN2100-4STM1-M 是iTN2100设备的SDH群路盘,提供4路STM-1接口,用于iTN2100与上层SDH传输网络的互联
iTN2100-2STM16-M A.00 iTN2100-2STM16-M 是iTN2100设备的SDH群路盘,提供2路STM-16接口,用于iTN2100与上层SDH传输网络的互联
iTN2100-4STM4-S A.00 SDH支路盘,提供4个STM4接口,SFP光接口(未提供SFP光模块),背板带宽最大622M,仅支持在iTN2100机框中使用。支持VC12、VC3、VC4的交叉;支持1+1线性复用段保护、低阶通道1+1保护及跨盘保护;支持带内网管和带外网管,提供DCC,VCC两种方式的网管通道。 需要配合iTN2100-2STM16-M使用,且只有在2、3、4、5槽位背板带宽可达622M。
SUB-BITS-CLK A 2MBIT/2MHZ时钟模块,可以插在左下角J103,J104位置。
iTN2100-PTU-4GE A.00 可用于iTN2100机箱,主要功能是完成iTN2100-12(REV.C)系统千兆上联的任务,共有4个千兆SFP接口,可支持1000BASE-X SFP、1000BASE-T SFP、10/100/1000BASE-T SFP的以太网接口。(未包含光模块)
iTN2100-NTU-4GF A.01 可用于iTN2100机箱,支持符合PTN标准的MPLS-TP特性.主要功能是完成iTN2100-12(REV.C)系统千兆上联的任务,共有4个千兆SFP接口,可支持1000BASE-X SFP、1000BASE-T SFP、10/100/1000BASE-T SFP的以太网接口。(未包含光模块)
iTN2100-NTU-2XG A.01 可用于iTN2100机箱C.10版,支持符合PTN标准的MPLS-TP特性.iTN2100系统的10GE交换盘,主要功能是完成iTN2100-12(REV.C)系统万兆上联的任务,共有2个万兆XFP接口和2个千兆SFP接口,SFP接口可支持1000BASE-X SFP、1000BASE-T SFP、10/100/1000BASE-T SFP的以太网接口。(未包含光模块) "1、此交换盘配套机箱为iTN2100-12(C.10)或以上版本;
2、配套的iTN2100-12(C.10)机箱电源盘版本如下(或兼容下面的版本):
交流电源盘型号:
1、SUB-PWRⅡ-AC       E.01
2、SUB-PWRM-AC        A.01   智能型
直流电源盘型号无限制"
iTN2100-2IGC A.01 在iTN2100 设备中,提供千兆以太网业务接入功能,两路Combo接口(光电可选),电口10/100/1000M速率可选,光口为SFP模块(光模块需单独购买),100/1000M速率可选。
iTN2100-16FX A.00 可用于iTN2100机箱,16口百兆以太网业务盘,在单板内汇聚成2路以太上交换盘。提供8个TSFP光接口(光模块需单独购买)。可兼容TSFP 和 普通SFP,使用TSFP时可提供最大16路光接口。 可管理iTN系列远端,不能管理传统的收发器。
iTN2100-8FX A.01 可用于iTN2100机箱,8口百兆以太网业务盘,在单板内汇聚成1路以太上交换盘。提供8个SFP光接口(光模块需单独购买) 既可管理iTN系列远端,也可以管理传统的收发器。
iTN2100-8GF A.00 可用于iTN2100机箱,8口千兆以太网业务盘,在单板内汇聚成2路以太上交换盘。提供8个SFP光接口(光模块需单独购买)。 可管理iTN系列远端,不能管理传统的收发器。
iTN2100-16GF A.01 可用于iTN2100机箱,16口千兆以太网业务盘,在单板内汇聚成2路以太上交换盘。提供8个TSFP光接口(光模块需单独购买)。可兼容TSFP 和 普通SFP,使用TSFP时可提供最大16路光接口。 可管理iTN系列远端,不能管理传统的收发器。
iTN2100-8GE A.00 可用于iTN2100机箱,8口千兆以太网业务盘,在单板内汇聚成2路以太上交换盘。提供8个以太电接口
iTN2100-EOW A.00 可用于iTN2100机箱,公务盘板卡,提供1路语音接口,使用FXS模块,采用RCJ11接口形式提供4路告警输入和3路告警输出
iTN2100-8EOS-8GF A.00 用于iTN2100机箱,带PTN分组交换功能的EOS接入板卡,以太业务接入,可以选择通过SDH网络或者分组网络上联。SDH网络上行提供8个VCG,面板提供8个SFP形式的GE口。(光模块需单独购买) 可管理iTN系列远端,不能管理传统的收发器。
iTN2100-4STM1-GC A.00 用于iTN2100机箱,4路STM-1及8路EOS支路盘,支持4路STM-1 SFP光接口,可配置为4路独立或1+1保护模式,1路Combo接口,其中光口采用SFP,电口采用RJ45,在COMBO模式下,电口为10/100/1000M,光口为1000M,分组核心支持PTN功能。(光模块需单独购买)
OPCOM3500E-12MT A 磁石电话板卡,提供12 路磁石电话接口。
iTN2100-TSU A.00 iTN2100时间同步单元插卡,支持IEEE1588V2、外时钟/时间同步功能,和iTN2100业务平台中的交换单元插卡(iTN2100-NTU-4GF)配合使用,支持两个信号类型可配为2048Kbps或2048KHz的外同步接口,接口类型RJ45,支持两个1PPS+TOD接口,输入输出方向可配,接口类型RJ45,支持一个1PPS接口,输入输出方向可配,接口类型BNC。
iTN2100-CES-STM1/4 B.00 iTN2100-CES-STM1/4是iTN2100设备专用的局端汇聚型TDMoP单板,支持从前面板或者背板接入SDH业务并映射为E1业务,进而将其封装成CES业务后通过背板传送给交换板;同时支持从背板接收CES业务进行解封装后恢复成TDM业务。 配合最近版本网管盘使用
iTN2100-CES-16E1T1-BL A.00 可用于iTN2100机箱,提供CES仿真方式的E1接入。提供8个RJ45 接口,最多支持16 路E1业务(平衡模式)。
iTN2100-CES-16E1T1 A.00 可用于iTN2100机箱,提供CES仿真方式的E1接入。提供16路非平衡E1接口,最高支持16路E1仿真业务。
iTN2100-BSSHA-xxxxxx C.10 iTN2100群路盘,提供2个sfp光接口,速率可支持STM-1(155M)。
iTN2100-BSSHB-xxxxxx C.10 iTN2100群路盘,提供2个sfp光接口,速率可支持STM-4(622M)。
iTN2100-BSSHC-xxxxxx A.00 iTN2100设备的SDH群路盘,提供2路STM-16接口,用于iTN2100与上层SDH传输网络的互联
iTN2100-DSSHA-xxxxxx A.00 iTN2100设备的SDH群路盘,提供4路STM-1接口,用于iTN2100与上层SDH传输网络的互联
iTN2100-DSSHE-xxxxxx A.00 iTN2100设备SDH支路盘,提供4个STM4接口,背板带宽最大622M。需要配合iTN2100的2.5G群路盘使用,且只有在2、3、4、5槽位背板带宽可达622M。
iTN2100-BSLWB-xxxxxx A.00 可用于iTN2100机箱C.10版,iTN2100系统的10GE交换盘,共有2个万兆XFP接口和2个千兆SFP接口,SFP接口可支持1000BASE-X SFP、1000BASE-T SFP、10/100/1000BASE-T SFP的以太网接口。(未包含光模块)
iTN2100-DSLWA-xxxxxx A.01 iTN2100的交换上联板,共有4个千兆SFP接口,可支持1000BASE-X SFP、1000BASE-T SFP、10/100/1000BASE-T SFP的以太网接口。(未包含光模块)
iTN2100-MSLWD-xxxxxx A.01 iTN2100的16口千兆以太网业务盘,在单板内汇聚成2路以太上交换盘。提供8个TSFP光接口(光模块需单独购买)。可兼容TSFP 和 普通SFP,使用TSFP时可提供最大16路光接口。
iTN2100-HSLWD-xxxxxx A.00 iTN2100的8口千兆以太网业务盘,在单板内汇聚成2路以太上交换盘。提供8个SFP光接口(光模块需单独购买)。
iTN2100-HSELD-xxxxxx C.00 "带PTN分组交换功能的EOS接入板卡,SDH网络上行提供8个VCG,面板提供8个SFP形式的GE口,可插拔。以太业务接入,可以选择通过SDH网络或者分组网络上联。
iTN2100系统中支持配置EOS口到背板VC12、VC3级别155M和622M的时隙指派和交叉配置(群路盘为2STM1/4-M时,仅2、4槽位背板支持622M带宽;群路盘为2STM16-M时,2-5槽位背板都支持622M带宽)。
注意:此板卡仅支持在iTN2100系统使用。"
iTN2100-MSLWC-xxxxxx A.00 iTN2100的16口百兆以太网业务盘,在单板内汇聚成2路以太上交换盘。提供8个TSFP光接口(光模块需单独购买)。可兼容TSFP 和 普通SFP,使用TSFP时可提供最大16路光接口。
iTN2100-HSCEC-xxxxxx A.01 iTN2100的8口百兆以太网业务盘,在单板内汇聚成1路以太上交换盘。提供8个SFP光接口(光模块需单独购买)
iTN2100-BCCED-xxxxxx A.01 iTN2100的2路千兆以太网业务接入板,两路Combo接口(光电可选),电口10/100/1000M速率可选,光口为SFP模块(光模块需单独购买),100/1000M速率可选。
iTN2100-DSSLD-xxxxxx A.00 iTN2100的4路STM-1及8路EOS支路盘,支持4路STM-1 SFP光接口,可配置为4路独立或1+1保护模式,1路Combo接口,其中光口采用SFP,电口采用RJ45,在COMBO模式下,电口为10/100/1000M,光口为1000M,分组核心支持PTN功能。(光模块需单独购买)
OPCOM3500E-BSSHD-xxxxxx C.03 SDH业务板,提供2个STM-1接口,SFP光接口(未提供SFP光模块),支持在iTN2100机框中使用。支持VC12和VC3级别的交叉连接;支持1+1线性复用段保护、低阶通道1+1保护及跨盘保护;支持带内和带外网管,提供DCC,VCC两种网管通道。QMC通道支持B版机箱(D1-D3)、C版机箱D1-D3/D4-D12/D1-D12 三种模式。
OPCOM3500E-DSSHD-xxxxxx A.01 SDH业务板,提供4个STM-1接口,SFP光接口(未提供SFP光模块),支持在和iTN2100机框中使用。支持VC12、VC3和VC4级别的交叉连接;支持1+1线性复用段保护、低阶通道1+1保护及跨盘保护;支持带内和带外网管,提供DCC,VCC两种网管通道。
OPCOM3500E-HSPTA-xxxxxx A.00 以太网复用汇聚板,适用于iTN2100系统。支持8路复用器光信号接入,每路光信号中支持4路E1和1路100M以太网,可以最多支持32路E1映射到SDH信号中,然后通过群路盘进行汇聚,并将8路100M以太网在单板内汇聚成1路GE,从前面板GE口输出或者通过背板传送至交换板。
OPCOM3500E-DSPSA-xxxxxx A.00 多业务接入支路盘,适用于iTN2100系统。提供4路4×E1+1×FE的接入,提供4个SFP槽位(未含SFP光模块),以太业务支持EOS功能;提供跨盘保护功能,支持对接RCMS29系列以太网复用器和RC86系列光端机。
OPCOM3500E-HSPHA-xxxxxx B.00 PDH接入光支路板,适用于iTN2100系统。支持8路PDH光信号,8个SFP槽位(未含SFP光模块),每路最大支持4路E1信号接入,总共实现最大32路E1复用;可以对RC86x或RCMS29xx等系列设备远程网管,当接RCMS29xx系列设备时,提供1+1跨盘业务保护功能;提供远端设备掉电告警指示及激光器自动关断功能;支持本地设备和远端设备的软件在线升级。
OPCOM3500E-HSEEC-xxxxxx C.00 "EOS光支路盘,提供8路100M以太网光接口业务,采用SFP光接口,可插拔(仅支持光SFP模块,不能使用电SFP模块)。支持标准的802.1q Tag功能。
OPCOM3500E-12(B)系统中支持配置EOS口到背板VC12级别155M的时隙指派和交叉配置;iTN2100系统中支持配置EOS口到背板VC12、VC3级别155M和622M的时隙指派和交叉配置(在iTN2100系统中,群路盘为2STM1/4-M时,仅2、4槽位背板支持622M带宽;群路盘为2STM16-M时,2-5槽位背板都支持622M带宽)。
注意:此板卡由于结构限制不能在OPCOM3500E-6机箱使用,仅支持在OPCOM3500E-12(B)和iTN2100系统使用。"
OPCOM3500E-HEESC-xxxxxx C.00 "EOS电支路盘,提供8个RJ45以太电口,支持8个以太电方向的接入。
OPCOM3500E-12(B)系统中支持配置EOS口到背板VC12级别155M的时隙指派和交叉配置;iTN2100系统中支持配置EOS口到背板VC12、VC3级别155M和622M的时隙指派和交叉配置(在iTN2100系统中,群路盘为2STM1/4-M时,仅2、4槽位背板支持622M带宽;群路盘为2STM16-M时,2-5槽位背板都支持622M带宽)。
注意:此板卡由于结构限制不能在OPCOM3500E-6机箱使用,仅支持在OPCOM3500E-12(B)和iTN2100系统使用。"
OPCOM3500E-ACEWA-xxxxxx C.00 "EOS业务汇聚盘,提供1组GE以太Combo口,内部支持8个EOS以太方向的VCG汇聚,支持以太交换功能。
OPCOM3500E-12(B)系统中支持配置EOS口到背板VC12级别155M的时隙指派和交叉配置;iTN2100系统中支持配置EOS口到背板VC12、VC3级别155M和622M的时隙指派和交叉配置(在iTN2100系统中,群路盘为2STM1/4-M时,仅2、4槽位背板支持622M带宽;群路盘为2STM16-M时,2-5槽位背板都支持622M带宽)。
注意:此板卡由于结构限制不能在OPCOM3500E-6机箱使用,仅支持在OPCOM3500E-12(B)和iTN2100系统使用。"
