iTN8800智能接入平台

发布时间:2018-08-08 12:00:07

产品定位
      iTN8800是瑞斯康达公司的IP RAN 设备,支持PTN/IP RAN双网,定位于运营商的 IP RAN汇聚层边缘,用于承载 LTE 业务和大客户专线业务。

产品外观
iTN8800为2U高设备,支持插入8块单板、2块电源板、1块风扇板,具有较高的设备集成度,且支持单板热插拔。设备采用-48V 供电,且支持电源1+1保护。设备采用前出线设计,便于进行维护。

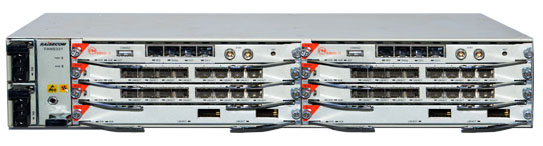

产品正视图:


功能特性

设备支持的以太网特性如下:
l MAC地址表:支持、静态MAC地址表和动态MAC地址学习功能,支持配置MAC地址老化时间、MAC地址转发方式和MAC地址学习数量。
l VLAN(Virtual Local Area Network,虚拟局域网):支持Access、Trunk模式。
l QinQ(802.1Q in 802.1Q,也称Stacked VLAN或Double VLAN):支持基本QinQ。
风暴抑制:支持对广播、未知组播、未知单播报文进行风暴抑制。
l LLDP(Link Layer Discovery Protocol,链路层发现协议)。支持配置全局/接口的LLDP功能,支持配置LLDP报文发送的相关参数。

设备支持的IP业务特性如下:
l ACL(Access Control List,访问控制列表):支持基本IP ACL、扩展IP ACL、MAC ACL、MPLS ACL和User ACL。
l ARP(Address Resolution Protocol,地址解析协议):支持配置ARP模式,支持动态、静态ARP,支持动态ARP学习功能。

设备支持的IP路由特性如下:
l 路由管理及静态路由。
l OSPF(Open Shortest Path First,开放最短路径优先):
l ISIS:支持配置ISIS路由属性、配置并优化ISIS网络、配置ISIS认证,支持控制ISIS路由信息。
l BGP:支持配置BGP引入路由、BGP路由属性、BGP网络、BGP认证、BGP路由策略,支持BGP路由衰减功能。

设备支持的MPLS特性如下:
l MPLS基本功能。
l 静态LSP(Label Swiching Path,标签交换路径):支持配置静态单向LSP和静态双向LSP。
l LDP:支持配置全局/接口的LDP功能,支持配置LDP会话参数。
l RSVP-TE:支持全局/接口的RSVP-TE功能,支持显式路径、FRR和隧道备份。
l MPLS故障检测:支持基于LSP、Tunnel、PW、VPLS的Ping测试。

设备支持的VPN特性如下:
l MPLS L2VPN:支持配置VPWS、VPLS。
l MPLS L3VPN:支持配置RT、RD和VRF,支持在VRF中应用隧道策略,支持Hub&Spoke组网方案和Extranet组网方案。

设备支持的QoS特性如下:
l 优先级信任与优先级映射:
l 支持信任DSCP、CoS优先级;
l 支持配置DSCP优先级、CoS优先级和EXP字段与本地优先级的映射;
l 支持DSCP优先级、CoS优先级和EXP字段的重标记。
l 流分类和流策略:支持基于ACL进行流分类,支持配置流量监管模板,支持配置流策略。
l 拥塞避免和队列整形:支持配置WRED模板、流模板和队列整形。
l 流量限速:支持配置基于接口的流量限速。
l MPLS QoS:支持基于LSP、PWE3和VPLS的QoS功能。
l L3VPN QoS:支持基于VRF的QoS功能。

设备支持的可靠性特性如下:
l HA(High Availability,高可靠性):支持手动倒换主备网管交换板。
l 以太网保护:支持G.8031以太网线性保护倒换和G.8032以太网环网保护倒换。
l MPLS保护:LSP 1:1保护倒换、PW 1:1保护倒换、双归属PW保护倒换。
l VRRP(Virtual Router Redundancy Protocol,虚拟路由器冗余协议):支持创建备份组、配置备份组优先级,支持存储、加载功能。

设备支持的OAM特性如下:
l EFM(Ethernet in the First Mile,第一英里以太网):支持EFM主动模式、被动模式,支持链路监控和故障指示功能。
l CFM(Connectivity Fault Management,连接故障管理):支持创建MD(Maintenance Domain,ITU-Y.1731标准中又称MEG,Maintenance Entity Group,维护实体组)、MA(Maintenance Association,维护联盟)、MEP(Maintenance associations End Point,维护联盟边缘节点),支持故障检测、故障确认、故障定位,支持AIS(Alarm Indication Signal,告警指示信号)功能、LCK(Lock,以太网锁定信号)功能、CSF功能。
l BFD(Bidirectional Forwarding Detection,双向转发检测):支持配置BFD会话绑定和会话参数。
l SLA(Service Level Agreement,服务等级规约):支持配置二层SLA作业和三层SLA作业,支持配置SLA作业调度。


设备支持的安全特性如下:
l CPU CAR:支持通过CIR、CBS等参数限制进入CPU的报文的速率
l 接口镜像:支持配置监视接口镜像规则

订货信息:

iTN8000-Ⅱ-DC A.01 iTN8000-Ⅱ-DC机箱,高度为2U "随机箱配备2块直流电源(RPD1351-S-48S48)和1块风扇(FANS331)
注意:iTN8800 产品必须使用A.01及以上版本机箱,A.00版本机箱不建议使用;
配件标配:
1、电源线2根,POL-DC-OT端子/剥头-18AWG-4m/RoHS,物料代码20.62.01.0031.01,如果长度不够可定制原来MSAP的电源线“POL-DC-不剥线/不剥线”,物料代码:20.62.01.0023.01,单位:米。
2、直流连接器2个,35A-1*2-电源连接器-直母型/RoHS,物料代码20.52.12.0018.01
3、保护接地用压接圆形端子(M4)/RoHS,1个,物料代码20.52.60.0003.02
4、有线静电手环,1个,物料代码:20.73.03.0005.01
5、束线带/RoHS,50个,20.03.09.0007.01
6、M6*16-十字盘头-铬,4个,20.04.00.0043.01
7、M6-卡式螺母-镍,4个,20.04.10.0006.01
8、线缆工程可打印不干胶标签纸/RoHS,4个,20.72.04.0016.03
9、脚垫(∮13*5),4个,20.03.03.0004.01
10、光缆自粘扣/RoHS,1个,20.03.09.0008.01"
iTN8800-Ⅱ-NXU B.00 iTN8800-Ⅱ网管交换板,支持设备管理、时钟管理、网管通信。支持分组业务处理,支持主备网管交换单板1+1热备份。 iTN8800-II 1~2槽位
iTN8800-RG8 B.01 8路千兆以太网接口板。支持8路GE端口(在7、8槽位使用时仅支持前4路端口)。 需要与NXU单板配合使用。接口为SFP,SFP模块需单独购买 可用于3~8槽位,推荐优先用于3~6槽位,通用型号为iTN8000-PG8若在iTN8800系统中使用需升级
iTN8800-RX2 A.02 2路10GE业务接口板,分组业务接入/上行合一万兆单板。支持2路10GE端口,需要与NXU单板配合使用。接口为XFP,XFP模块需单独购买 可用于3~8槽位,推荐优先用于7,8槽位,通用型号为iTN8000-PX2若在iTN8800系统中使用需升级
iTN8800-RE16 A.01 16路E1 CES仿真板。实现16路E1到分组的CES仿真功能,非平衡口。 "可用于3~8槽位,通用型号为iTN8000-PE16若在iTN8800系统中使用需升级,
线缆不标配,可选配如下线缆,需要单独订购:
1、CBL-E1-SCSI100M(40)/32BNCM-D(D代表长度),16路 BNC公头,长度可定制。
2、CBL-E1-SCSI100M(40)/32BNCF-D(D代表长度),16路 BNC母头,长度可定制。"
iTN8800-RE16-BL A.00 16路E1 CES仿真板。实现16路E1到分组的CES仿真功能,平衡口。 "可用于3~8槽位,通用型号为iTN8000-PE16若在iTN8800系统中使用需升级
线缆不标配,可选配如下线缆,需要单独订购:
CBL-E1-SCSI100M(40)/16RJ45-D(D代表长度),16路 RJ45接口,长度可定制。     "
iTN8800-RF8 A.00 8路FE以太光口业务接口板。 前面板支持8路FE以太网光口接入,支持RC-LINK光口管理协议,支持管理百兆收发器。接口为SFP,SFP模块需单独购买 "可用于3~8槽位,支持管理百兆收发器的类型如下:
RC512-FE(B)、RC512-FE(H)
RC512-FE-S(B)、RC512-FE-S(H)
RC532-FE(A)、RC532-FE(H)
RC531-FE(A)、RC531-F(H)
RC513-FE(B)、RC513-FE(H)
RC522E-FE(A)、RC522E-FE(H)
RC521E-FE(A)、RC521E-FE(H)
RC521H-FE(A)、RC521H-FE(H)
RM531-FE(A)、RM531-FE(B)
RM531I-FE(B)、RM531I-FE(H)"
iTN8800-RG8T A.00 8路GE以太网电口业务接口板。前面板支持8路GE以太网电口(RJ45)接入。 可用于3~8槽位,支持管理百兆收发器的类型如下:
iTN8800-RS4 A.00 4路STM-1 CES仿真接口板。面板外接4路通道化STM1或2路STM4(1+1保护)光接口,完成4X63路 结构化E1或非结构化E1到MPLS或以太网业务的仿真,面板STM接口支持板内或者跨板接口保护;接口为SFP,SFP模块需单独购买 本板卡用于iTN8800机箱,可在3、4、5、6、7、8槽位独立运行。
iTN8600-TAU A.00 IEEE 1588V2时钟单板,支持1PPS信号作为同步以太设备时钟(EEC)输入源,支持1PPS信号参与EEC时钟选源算法,支持基于PTP协议的时间同步处理功能。 只可应用于iTN8800-II 4槽位.
iTN8000-Ⅱ A.00 iTN8000-Ⅱ机箱,仅配备机箱本身,不含电源,风扇。 iTN8000-Ⅱ-DC机箱标配中已包含机框,如需更换可单独订货。
RPD1351-S-48S48 A.00 iTN8000-Ⅱ直流电源板,可管理型-48V直流电源。支持双电源冗余备份。 iTN8000-Ⅱ-DC机箱标配中已包含2块电源,如需更换可单独订货。
FANS331 A.00 iTN8000-Ⅱ风扇板,可管理型智能风扇。支持智能/手动调整转速。 iTN8000-Ⅱ-DC机箱标配中已包含1块风扇,如需更换可单独订货。
PAD320-220S48(成品物料代码:10.00.04.0053.00) A.00 交流220V转直流-48V输出的电源适配器,功率320W,该设备适用于客户只提供220V电源,不提供-48V电源的场合。 iTN8000-Ⅱ-DC 交直流转换器
PAD500-220S48 A "电源适配器机箱,可插入两块电源模块RPA1501-S-220S48;
标准1U高,可上19英寸标准机架。" "电源适配器机箱默认标配19英寸机架上架挂耳。此外,
iTN8000-Ⅱ-DC和PAD500-220S48可以通过弯角固定在一起,需要单独订购弯角和螺钉如下:
左连接弯角(20.08.03.0153.01)1个,需4个“M3*6-十字盘头-铬”,用于机箱与交流电源机箱固定;
右连接弯角(20.08.03.0154.01)1个,需4个“M3*6-十字盘头-铬”,用于机箱与交流电源机箱固定;
2U交流左弯角(20.08.03.0155.01)1个,需6个“M3*6-十字盘头-铬”,机箱与交流电源合并使用挂耳;
2U交流右弯角(20.08.03.0156.01)1个,需6个“M3*6-十字盘头-铬”,机箱与交流电源合并使用挂耳;
螺钉:M3*6-十字盘头-铬(20.04.00.0005.01)"
RPA1501-S-220S48 A 220V输入转-48V输出交直流转换模块,功率500W。 与电源适配器机箱(PAD500-220S48)配套使用,一个电源机箱中最大可插入两款电源模块。
