iTN8600智能接入平台
发布时间：2018-07-10 09:15:30
1. 产品简介
iTN8600是瑞斯康达公司全新一代智能全业务接入传送平台，定位于城域网接入汇聚层。iTN8600集OTN交叉、MPLS-TP分组交换和SDH交叉于一身，具备高集成度，全业务接入能力，灵活的三核心交叉调度能力，多种完善可靠的层次化电信级保护，并可管理维护瑞斯康达远端设备，形成统一的接入网解决方案，充分满足了运营商对于现在和未来阶段专线、FTTX、LTE等业务统一接入承载需求以及网络演进需求。
2. 产品亮点
Ø 小体积：2U，8业务槽位，标准19英寸机架。
Ø 多核心：支持分组、OTN、SDH三核心，支持40波DWDM系统。
Ø 灵活调度：分组、OTN、SDH之间可以灵活的进行业务的调度和疏导，刚柔并济，分布式设计，按需部署。
Ø 高可靠性：主控、时钟、交换、交叉、电源等关键单元支持1+1保护。
Ø 综合接入：2M~10G全业务灵活接入。
Ø 远端管理：可以管理维护瑞斯康达远端iTN设备，形成统一的接入网解决方案。

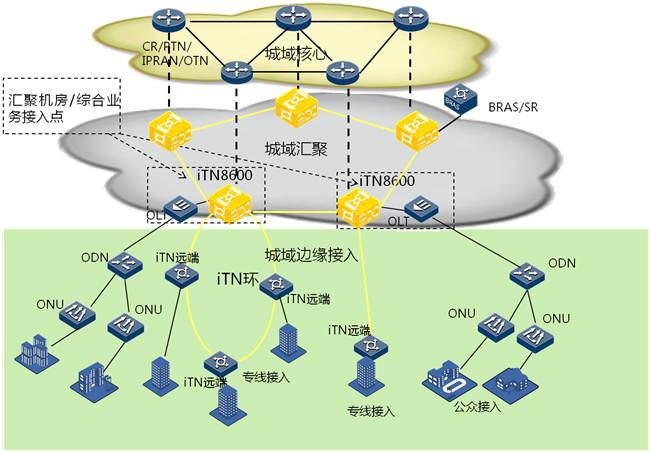

3. 应用场景
构建城域汇聚接入网
Ø 在综合业务接入点/汇接局/POP点/模块局位置部署；构建全业务接入汇聚网，满足公众宽带业务，LTE业务以及专线业务的统一接入承载。
Ø 将该位置机房内的OLT业务承载到BRAS/SR；也可以与iTN远端设备配合将区域内的专线业务统一接入承载，与汇聚核心层分组网/MSTP网/OTN网实现无缝对接。
订货信息：
iTN8000-Ⅱ-DC
iTN8000-Ⅱ-DC机箱,高度为2U,包含2块直流电源，一块风扇
1、随机箱配备2块直流电源（RPD1351-S-48S48）和1块风扇（FANS331）
2、走线架可使用RC006-12走线架
3、机框两侧理线弯角：
理线弯角/ROHS，物料代码20.08.03.0125.01
4、21英寸机柜上架使用的挂耳和螺钉（例如华为OLT 5680T使用的机柜）（单独订购）
1个iTN8000-Ⅱ右弯角 (21＂定制)/RoHS，物料代码20.08.03.0124.01
1个iTN8000-Ⅱ左弯角(21＂定制)/RoHS，物料代码20.08.03.0123.02
8个M3*5-十字沉头-铬/RoHS，物料代码，20.04.00.9998.02
5、配件标配：
（1）电源线2根，POL-DC-OT端子/剥头-18AWG-4m/RoHS，物料代码20.62.01.0031.01，如果长度不够可定制原来MSAP的电源线“POL-DC-不剥线/不剥线”，物料代码：20.62.01.0023.01，单位：米。
（2）直流连接器2个，35A-1*2-电源连接器-直母型/RoHS，物料代码20.52.12.0018.01
（3）POL-接地线-RNB5.5-4S/剥线-4.0mm2-4m/RoHS，物料代码20.62.01.0040.01
（4）保护接地用压接圆形端子(M4)/RoHS，1个，物料代码20.52.60.0003.02
（5）有线静电手环，1个，物料代码：20.73.03.0005.01
（6）束线带/RoHS，50个，20.03.09.0007.01
（7）M6*16-十字盘头-铬，4个，20.04.00.0043.01，固定机架用
（8）M6-卡式螺母-镍，4个，20.04.10.0006.01，固定机架用
（9）线缆工程可打印不干胶标签纸/RoHS，4个，20.72.04.0016.03
（10）脚垫(∮13*5)，4个，20.03.03.0004.01
（11）光缆自粘扣/RoHS，1个，20.03.09.0008.01
iTN8600-Ⅱ-NXU B iTN8600-Ⅱ网管交换板，支持设备管理、时钟管理、网管通信。支持分组业务处理,支持主备网管交换单板1+1热备份。（A版和B版不能长期混用） iTN8600-II 1~2槽位
iTN8600-Ⅱ-NTU A iTN8600-Ⅱ网管板，仅支持波分、OTN、PON聚合拉远设备管理，不支持分组和SDH功能，不支持背板交互。 iTN8600-II 1~2槽位
iTN8000-V-DC
iTN8000-V-DC机箱,高度为5U，包含2块直流电源，1块风扇
1、随机箱配备2块直流电源（RPD2153-48D4803）和1块风扇（FANS361）
2、走线架可使用RC006-12走线架
3、如需交直流转换器，可选用“RPA2161-S-220S54”
4、配件标配
（1）电源线2根，POL-DC(2芯)-DSUB/U-6.0mm2-6m/RoHS，物料代码30.98.06.0042.00
（2）直流连接器2个，35A-1*2-电源连接器-直母型/RoHS，物料代码20.52.12.0018.01
（3）保护接地用压接圆形端子(M4)/RoHS，1个，物料代码20.52.60.0003.02
（4）POL-接地线-RNB5.5-4S/剥线-4.0mm2-4m/RoHS，物料代码20.62.01.0040.01
（5）有线静电手环，1个，物料代码：20.73.03.0005.01
（6）束线带/RoHS，50个，20.03.09.0007.01
（7）M6*16-十字盘头-铬，12个，20.04.00.0043.01，固定机架用
（8）M6-卡式螺母-镍，12个，20.04.10.0006.01，固定机架用
（9）线缆工程可打印不干胶标签纸/RoHS，4个，20.72.04.0016.03
（10）光缆自粘扣/RoHS，2个，20.03.09.0008.01
iTN8600-V-NTU A iTN8600-V网管板，仅支持波分、OTN、PON聚合拉远设备管理，不支持分组和SDH功能，不支持背板交互。 "可用于iTN8000-V 5~6槽位
配件标配：
（1）CBL-USB-USB-AM/USB-AM-1.5m/RoHS
（2）75Ω-CC3头-直/RoHS"
iTN8600-PG8 B 8路GE业务接口板,分组业务接入/上行合一千兆单板。支持8路GE端口（在7、8槽位使用时仅支持前4路端口）。 需要与NXU单板配合使用。SFP模块需单独购买。 iTN8600-II 3~8槽位，推荐优先用于3~6槽位，支持对iTN终端设备的管理
iTN8600-PG8T A 8路GE业务电口板,分组业务接入/上行合一千兆单板。支持8路GE端口（在7、8槽位使用时仅支持前4路端口）。 支持100/1000M自适应，需要与NXU单板配合使用。 iTN8600-II 3~8槽位，推荐优先用于3~6槽位
iTN8600-PX2 A 2路10GE业务接口板,分组业务接入/上行合一万兆单板。支持2路10GE端口,使用XFP，需要与NXU单板配合使用。XFP模块需单独购买。 iTN8600-II 3~8槽位，推荐优先用于7,8槽位，可以使用通用型号：iTN8000-PX2
iTN8600-PG16E A 16路GE/FE业务接口板，面板8个SFP接口，可以使用USFP和TSFP，支持同时使用USFP和TSFP，使用TSFP最大可以扩展为16路GE/FE接口。背板2*10GE。 需要与NXU配合使用。SFP模块需单独购买。 iTN8600-II 3~8槽位，支持对iTN终端设备的管理
iTN8600-PE16 A 16路E1 CES仿真板。实现16路E1到分组的CES仿真功能，非平衡口。DB37接口 "iTN8600-II 3~8槽位，可以使用通用型号：iTN8000-PE16。线缆不标配，可选配如下线缆，需要单独订购：
1、CBL-E1-SCSI100M(40)/32BNCM-D(D代表长度)，16路 BNC公头，长度可定制。
2、CBL-E1-SCSI100M(40)/32BNCF-D(D代表长度)，16路 BNC母头，长度可定制。"
iTN8600-PE16-BL A 16路E1 CES仿真板。实现16路E1到分组的CES仿真功能，平衡口。DB37接口 "iTN8600-II 3~8槽位。线缆不标配，可选配如下线缆，需要单独订购：
CBL-E1-RJ45/2RJ45-D(D代表长度，1m、2.5m可选)，1路RJ45接口转2路RJ45接口。"
iTN8600-PS4 A 4路STM-1或1路STM-4 CES仿真板，完成4×63路通道化E1业务到分组业务的仿真功能。STM-1模式或STM-4模式可选配置。前面SFP接口，SFP模块需单独购买。 iTN8600-II 3~8槽位
iTN8600-TAU A IEEE 1588V2时钟单板，支持1PPS信号作为同步以太设备时钟（EEC）输入源，支持1PPS信号参与EEC时钟选源算法，支持基于PTP协议的时间同步处理功能。 只可应用于iTN8600-II 4槽位
iTN8600-SH2 A 2路STM-16 群路板。SFP模块需单独购买。 iTN8600-II 7,8槽位
iTN8600-SS4 A 4路STM-1/4支路板。支持4路STM-1/4 SDH端口与SH2背板2.5G互通。SFP模块需单独购买。 iTN8600-II 3~6槽位
iTN8600-SG16 A 16路FE/GE接口，8路EoS支路板。前面板支持8路FE/GE SFP光口，可使用TSFP扩展成16路，2路STM-4上行SDH端口；支持EoS业务接入，支持8路VCG，既可从前面板SDH端口接入SDH网络，也可通过背板到SH2群路板上行。SFP模块需单独购买。 iTN8600-II 3~6槽位
iTN8600-AO2D A 8路Any业务汇聚OTU2板，OTN核心单板。支持面板8路Any业务接入及背板4路GE业务接入（SFP接口），支持2路OTU2上行端口（10G XFP接口）。SFP模块需单独购买。 "iTN8600-II 3~8槽位，iTN8600-V 1~4,7~9,13~19槽位
可配合iTN8600-II-NXU实现POTN功能(与NXU通过背板4路GE互通)"
iTN8600-EM2D A 以太业务汇聚OTU2板，OTN支线路合一单板。支持16路GE/FE（SFP接口）、2路10GE LAN业务接入（10G SFP+接口），支持2路OTU2/OTU2e/10GE LAN/10GE WAN群路上行（10G XFP接口）。SFP模块需单独购买。 iTN8600-II 3~8槽位，iTN8600-V 1~4,7~9,13~19槽位
iTN8600-XD2D A 2路10G业务OTN转发板。支持2路10G业务(STM-64/OC-192,10GE)映射为两路OTU2/OTU2e；也支持2路OTU2/OTU2e业务的中继模式。XFP模块需单独购买。 iTN8600-II 3~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-OMD8 A 8波CWDM合分波板，支持CWDM合分波。支持8路单波长收发端口、1路合波信号收发端口。8路单波长分别为1471nm、1491nm、1511nm、1531nm、1551nm、1571nm、1591nm、1611nm。 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-DMU40 A 40波DWDM合波板,支持DWDM合波。100G HZ间隔。支持40路单波长端口、1路合波信号端口。40路单波长信号通道号为C21,C22...～C60。支持合路光功率监控。 iTN8600-II 3~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-DDU40 A 40波DWDM分波板,支持DWDM合波。100G HZ间隔。支持40路单波长端口、1路合波信号端口。40路单波长信号通道号为C21,C22...～C60。支持合路光功率监控。 iTN8600-II 3~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-DM16E A 16波DWDM合波板,支持DWDM合波。100G HZ间隔。支持16路单波长端口、1路合波信号端口。16路单波长信号通道号为C21,C22...～C36。支持合路光功率监控。 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-DD16E A 16波DWDM分波板,支持DWDM分波。100G HZ间隔。支持16路单波长端口、1路合波信号端口。16路单波长信号通道号为C21,C22...～C36。支持合路光功率监控。 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-DAD1D-X A DWDM单路双纤双向光分插复用板，支持DWDM分插复用。100G HZ间隔。共16种型号，分别对应DWDM C21,C22...～C36通道号。支持东西两个方向各上下1路波长。支持多块DAD1D并联使用。 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-DAD4D-X A DWDM 4路双纤双向光分插复用板，支持DWDM分插复用。100G HZ间隔。支持东西两个方向各上下4路波长。共10种型号（DAD4D-X，X取值为21,25,……57），X代表4路连续波长的起始波长，例如iTN8600-DAD4D-21表示上4路连续的上下业务波长C21,C22,C23,C24。 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-DAD8-X A DWDM 8路双纤单向光分插复用板，支持DWDM分插复用。100G HZ间隔。支持单个方向上下8路波长。共5种型号（DAD4D-X，X取值为21,29,……53），X代表8路连续波长的起始波长，例如iTN8600-DAD4D-21表示上4路连续的上下业务波长C21,C22,……C28。 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-OBA A 密波光功率放大器。饱和输出光功率17dBm/增益能力20dB，自动增益控制范围14~20db，输入光功率范围：-15~10dbm；支持APSD(自动功率关断)，无收光则无发光。LC/UPC接口 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-OBA20 A 密波光功率放大器。饱和输出光功率20dBm/增益能力20dB，自动增益控制范围14~20db，输入光功率范围：-17~3dbm；支持APSD(自动功率关断)，无收光则无发光。LC/UPC接口 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-OLA20 A 密波光线路放大器。饱和输出光功率20dBm/增益能力25dB，自动增益控制范围19~25db，输入光功率范围：-22~-2dbm；支持APSD(自动功率关断)，无收光则无发光。LC/UPC接口 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-OPA A 密波光前置放大器。饱和输出光功率15dBm/增益值25db,自动增益控制范围：19~25db，输入光功率范围：-35~-10dBm；支持APSD(自动功率关断)，无收光则无发光。LC/UPC接口 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-OLP A 光线路1+1保护板，支持光线路1+1保护。 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-OTU5 A 5路波长转换板，支持1310nm/1550nm波长到DWDM和CWDM波长的转换。支持2R再生，不支持3R。速率范围是0.614Gbit/s～11.1Gbit/s。 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-OTU5E A 5路波长转换板，支持1310nm/1550nm波长到DWDM和CWDM波长的转换。支持3R再生。支持两路OCP保护（光通道保护）。速率范围是1.536Gbit/s～11.317Gbit/s。 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-FDU A 2路OSC 光监控通道合波板，NTU板卡使用CSFP-03/L/51-D-R配合使用。 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-EOW A 公务电话板，1路公务电话 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-OPD A 10路光功率检测卡 iTN8600-II 2~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-LGO2D A 8路OLT侧PON聚合拉远板。可选GPON模式或EPON模式，当选择GPON模式时，选用GPON光模块，8路客户侧GPON业务复用到2路OTU2，每4路GPON业务复用到1路OTU2。当选择EPON模式时，选用EPON光模块，8路客户侧EPON业务复用到1路OTU2。板卡集成GPON光模块，可以兼容EPON业务。 iTN8600-II 3~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-LEO2D A 8路OLT侧EPON聚合拉远板。支持8路客户侧EPON业务复用到1路OTU2。板卡集成EPON光模块。 iTN8600-II 3~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8600-NO2D A 8路ONU侧PON聚合拉远板。可选GPON模式或EPON模式，当选择GPON模式时，选用GPON光模块，8路客户侧GPON业务复用到2路OTU2，每4路GPON业务复用到1路OTU2。当选择EPON模式时，选用EPON光模块，8路客户侧EPON业务复用到1路OTU2。PON光模块需单独购买。 iTN8600-II 3~8槽位，iTN8600-V 1~4,7~10,13~19槽位
iTN8605-NO2D-X A 8路ONU侧PON聚合拉远1U台式设备。可选GPON模式或EPON模式，当选择GPON模式时，选用GPON光模块，8路客户侧GPON业务复用到2路OTU2，每4路GPON业务复用到1路OTU2。当选择EPON模式时，选用EPON光模块，8路客户侧EPON业务复用到1路OTU2。PON光模块需单独购买。 "X 表示电源类型：
AC/S：表示单输入单交流电源设备，支持220V交流电源输入；
AC/D：表示双输入双交流电源设备，支持220V交流电源输入；
DC/S：表示单输入单直流电源设备，支持-48V直流电源输入；
DC/D：表示双输入双直流电源设备，支持-48V直流电源输入；
AC_DC：表示双输入单直流、单交流电源设备，支持-48V直流电源和220V交流电源输入；
（1）标配直流电源线从2016年7月开始由1.5米变更为4米，如需要更长电源线，可订购“POL-DC-不剥线/不剥线”，物料代码：20.62.01.0023.01，单位：米
（2）标配19英寸上架挂耳挂耳：
弯角/RoHS，物料代码20.08.03.0056.01，用量2个，挂耳
M3*8-十字沉头-铬，物料代码，20.04.00.0007.02，用量10个，挂耳与机箱固定螺钉
M6*16-十字盘头-铬，4个，20.04.00.0043.01，固定机架用
M6-卡式螺母-镍，4个，20.04.10.0006.01，固定机架用"
iTN8000-Ⅱ A iTN8000-Ⅱ机箱,仅配备机箱本身,不含电源,风扇。 iTN8000-Ⅱ-DC机箱标配中已包含机框，如需更换可单独订货。
RPD1351-S-48S48 A iTN8000-Ⅱ直流电源板,可管理型-48V直流电源。支持双电源冗余备份。 iTN8000-Ⅱ-DC机箱标配中已包含2块电源，如需更换可单独订货。
FANS331 A iTN8000-Ⅱ风扇板,可管理型智能风扇。支持智能/手动调整转速。 iTN8000-Ⅱ-DC机箱标配中已包含1块风扇，如需更换可单独订货。
PAD500-220S48 A 电源适配器机箱，可插入两块RPA1501-S-220S48，标准1U 19英寸 "电源适配器机箱默认标配19英寸机架上架挂耳。此外，
iTN8000-Ⅱ-DC和PAD500-220S48可以通过弯角固定在一起，需要单独订购弯角和螺钉如下：
左连接弯角（20.08.03.0153.01）1个，需4个“M3*6-十字盘头-铬”，用于机箱与交流电源机箱固定；
右连接弯角（20.08.03.0154.01）1个，需4个“M3*6-十字盘头-铬”，用于机箱与交流电源机箱固定；
2U交流左弯角（20.08.03.0155.01）1个，需6个“M3*6-十字盘头-铬”，机箱与交流电源合并使用挂耳；
2U交流右弯角（20.08.03.0156.01）1个，需6个“M3*6-十字盘头-铬”，机箱与交流电源合并使用挂耳；
螺钉：M3*6-十字盘头-铬（20.04.00.0005.01）"
RPA1501-S-220S48 A 220V输入转-48V输出交直流转换模块，功率500W
配件信息
POL-DC-不剥线/不剥线 "物料代码：20.62.01.0023.01
直流电源线，单位：米（特别注意：此线缆特殊，单位为“米”）。
iTN8600标配电源线长度不够使，可以使用此直流电源线"
理线弯角/ROHS 物料代码20.08.03.0125.01，用于iTN8000机框两侧进行理线
RC006－12走线架 "物料代码10.00.04.0009.00
该走线架为无源结构件，适用于RC006－12设备和MSAP设备。"
PAD320－220S48 A "物料代码：10.00.04.0053.00
交流220V转直流－48V输出的电源适配器，功率320W。该设备适用于客户只提供220V电源，不提供－48V电源的场合。"
RPA2161-S-220S54 "物料代码：16.90.00.0001.00
1600W嵌入式电源系统，交流220V转直流－48V输出的电源适配器，功率1600W，1路交流输入，2路直流输出。该设备适用于客户只提供220V电源，不提供－48V电源的场合。"
FB1 A "物料代码：10.00.00.0057.00
19英寸1U机箱式光纤盘纤盒，与我公司机架式产品配套使用。
使用波分产品时建议选配。"
