RC3000综合复用系列产品

发布时间：2018-07-06 11:22:55

产品简述：
RC3000系列产品根据线路侧接口不同分为RC3000-2E1、RC3000-4E1、RC3000-OPT-2E1、RC3000-OPT-FE四种1U机箱，最大可以完成4路E1信号处理的多业务交叉复用设备，设备具有固定式和扩展插槽式两种结构，业务模块类型多样，为用户提供小容量的多种语音、数据接口，并可以实现异步低速率数据透明接入PCM（2M）码流的任意时隙的传输，完成业务流在E1线路中的交叉、复用。
设备所有业务板卡即插即用，灵活配置，可支持多种业务类型。业务种类有FXS、FXO、音频2/4线、EM信令、磁石电话、热线电话、同向64K接口、RS232、RS485等。最大可传输30路音频业务。可提供SNMP管理方式。

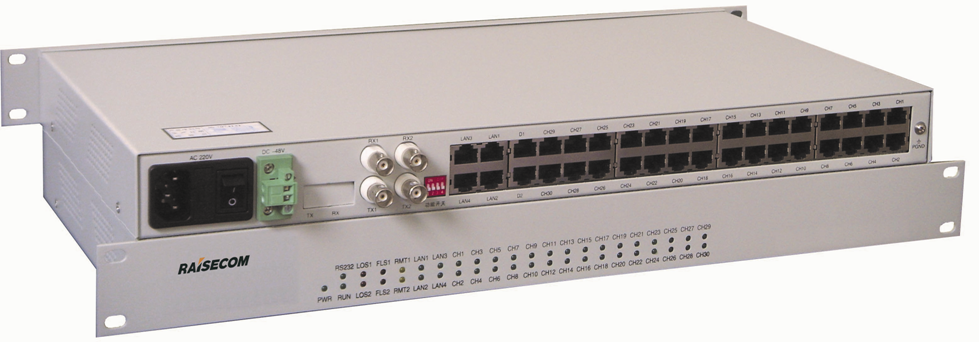

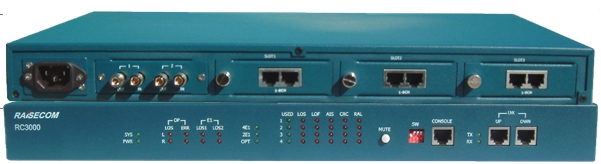

                                                       RC3000系列产品

功能特性：
组网方式灵活多样（点对点、点对多点、链网）
所有板卡支持热插拔、支持业务板卡混插
支持AC220和DC-48V电源盘混插，双电源可实现1+1保护
支持远端设备掉电检测功能支持实时时钟功能、支持内时钟、线路时钟等多种同步方案
最大提供4路E1传输方向，支持光口传输方式
支持FXS、FXO、2/4W（EM）、磁石等多种音频接口；RS232、RS485 等业务
支持SNMP、本地CONSOLE管理方式

应用方案：

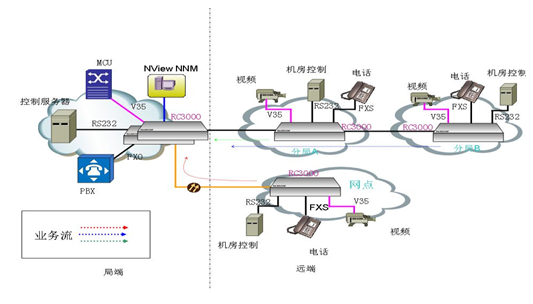

 使用RC3000系列产品，可以满足节点分散、业务流量小的专线用户。如图，分局A到总局是利用传输网的线路，实现线路直连，这是最常见的一种拓扑方式；在一些特殊环境中，或出于节省线路资源的目的，还可以利用RC3000系列产品的ADM功能，实现业务流的分插复用，如图，分局B的业务流经过分局A的RC3000系列产品的复用，一同汇接到总局设备上，这里的分局A的RC3000设备具备了ADM功能，从而合理的使用了2M线路，节省了投资，这是一种链式网络拓扑结构；还有一些网点与模块局之间没有传输资源，通常情况下都是用光纤来延长模块局的接入距离，实现更多用户的接入，此类网点，就可以使用RC3000-OPT的设备，通过光纤直连，进行业务流的传递，如上图中的网点接入方式。




技术参数


技术指标		技术参数
物理属性：	物理外形	标准19英寸1U机箱
	重量	<5kg
工作环境：	环境温度	0～50℃，
	相对湿度	5～95％，无凝结
电源要求：	电源类型	支持双电源供电、交直流混合供电
	输入电压	交流：100V～240V（容差范围：90V～264V,50Hz/60Hz） 直流：-48V（容差范围：-36V～-72V）、+24V（容差范围：+18V～+36V）
	最大功耗	<40W
上行接口类型		E1、光接口
用户接口类型		FXS、FXO、2/4W（EM）、磁石、V.35、RS232、RS422、RS485 、64K等低速率业务
E1接口指标：	标称速率	2048Kbps±50ppm
	接口码型	HDB3
	接口阻抗	75Ω（非平衡） 或 120Ω（平衡）
	电气特性	符合ITU-T G.703、G.704
	E1抖动容限、转移特性	输出抖动符合ITU-T G.823和ITU-T G.742建议
光接口指标：	光纤类型	支持单模单纤、单模双纤；
	传输距离	支持短距25km、中距60km、长距120km传输距离
