F-engine OL100C-x5四以太网电口光纤收发器
发布时间:2018-06-26 16:18:50
F-engine OL100C-x5四以太网电口光纤收发器
产品概述
F-engine OL100C-x5系列光纤收发器是由烽火网络根据当今最新技术发展设计的高可靠、低成本的以太网传输媒体转换器,其作用是高效率地实现10M或100M以太网电口和光口之间的转换。
F-engine OL100C-x5 系列四以太网电口光纤收发器是F-engine OL100/200系列光纤收发器中的一个系列,它提供4个10/100Mbps以太网电口,在客户端可为多个用户或多种服务提供宽带接入。该系列提供四种工作模式,四种工作模式分别是四个电口之间非隔离、四个电口之间隔离、类似802.1Q的标签VLAN隔离且出口带802.1Q的标签、类似802.1Q的标签VLAN隔离但出口不带802.1Q的标签。支持单模光纤和多模光纤,支持单纤和双纤,光接口支持的传输距离有2km(多模)、5km(多模)、20km、40km、60km、80km、100km和120km八种。
F-engine OL100C-x5产品体积小巧、AC/DC电源内置、无需配置、安装简单,极大地满足了用户各种环境下高可靠、高性能的网络传输。

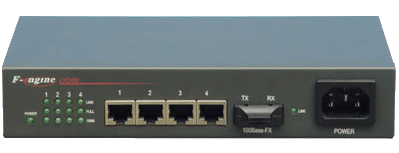

产品外观
产品特点
Ø 超低位延迟
OL100C-x5系列采用“存储转发”模式,无缝连接不同速率设备;
Ø 工作模式自适应
支持全双工/半双工自适应模式、支持自动MDI-MDIX;
Ø 内置MAC地址表
MAC地址自学习、自更新功能;
光纤收发器根据MAC地址表转发该数据包有效缩小广播域;
Ø VLAN功能
支持IEEE 802.1Q,最多支持16个VLAN条目;
Ø 速率限制功能
支持端口限速,最小颗粒度为128kbps;
Ø 支持IEEE 802.3x流量控制;
Ø 支持IEEE802.1p,支持COS;
Ø 弹性缓存技术
交换机出现端口拥塞时,收发器把发往该端口的数据会被存入缓存,从而不会出现丢包情况;减少高速设备与低速设备互联时高速设备的对网络的等待时间;
Ø 提供配置拨码开关
通过拨码开关或CLI配置为电接口隔离模式;
Ø 网管功能
支持基于命令行方式(CLI)的本地管理;
Ø 超强防雷功能
我公司采用进口防雷器件,可以抗雷击,感应高压,浪涌等,在有感应高压产生时,我们可以在高压对设备产生影响前,将高压泻放掉,从而保护设备不受影响。
Ø 超宽电源电压和工作温度范围;
技术指标
双纤双向百兆收发器光口技术指标
产品型号 |
波长(nm) |
光纤类型 |
发射功率(dB) |
接收灵敏度(dB) |
光饱和(dB) |
估计传输距离(Km) |
OL100C-05A-850 |
850 |
多模 |
-10~ -4 |
-27 |
-3 |
0~550m |
OL100C-05A |
1310 |
多模 |
-20~ -14 |
-31 |
-12 |
0~2Km |
OL100C-05A5 |
1310 |
多模 |
-20~ -14 |
-31 |
-12 |
0~5Km |
OL100C-05B |
1310 |
单模 |
-20~-8 |
-31 |
-3 |
0~20 |
OL100C-05C |
1310 |
单模 |
-12~-5 |
-34 |
-3 |
0~40 |
OL100C-05D |
1310 |
单模 |
-5~0 |
-35 |
-3 |
15~60 |
OL100C-05E |
1550 |
单模 |
-3~+2 |
-36 |
-3 |
60~120 |
单纤双向百兆收发器光口技术指标
产品型号 |
波长(nm) |
光纤类型 |
发射功率(dB) |
接收灵敏度(dB) |
光饱和(dB) |
估计传输距离(Km) |
OL100C-15B |
Tx1310/Rx1550 |
单模 |
-15~-3 |
-31 |
-3 |
0~20 |
OL100C-25B |
Tx1550/Rx1310 |
单模 |
-15~-3 |
-31 |
-3 |
0~20 |
OL100C-15C |
Tx1310/Rx1550 |
单模 |
-8~-3 |
-31 |
-3 |
0~40 |
OL100C-25C |
Tx1550/Rx1310 |
单模 |
-8~-3 |
-31 |
-3 |
0~40 |
OL100C-15D |
Tx1310/Rx1550 |
单模 |
-5~0 |
-31 |
-3 |
15~60 |
OL100C-25D |
Tx1550/Rx1310 |
单模 |
-5~0 |
-35 |
-3 |
15~60 |
OL100C-15E |
Tx1310/Rx1550 |
单模 |
-3~+2 |
-31 |
-3 |
25~80 |
OL100C-25E |
Tx1550/Rx1310 |
单模 |
-3~+2 |
-31 |
-3 |
25~80 |
基本性能指标
特性指标 |
详细描述 |
传输模式 |
OL100C-x5系列:半/全双工,10/100Mbps |
传输方式 |
OL100C-x5系列系列:存储转发 |
最大过滤速度 |
148800pps(100M) |
以太网电接口属性 |
接口类型 |
RJ45接口 |
接口标准 |
IEEE802.3ab 、IEEE 802.3 |
以太网光接口属性 |
接口类型 |
SC/FC/ST接口 |
接口标准 |
IEEE802.3 |
波长 |
850nm 1310nm 1550nm |
发送光功率 |
单模:最大 0dBm,最小 -17dBm;
多模:最大 -14dBm,最小 -20dBm; |
光纤 |
单模光纤或多模光纤 |
工作环境 |
工作温度:-10~50℃ 储存温度:-25~65℃
工作湿度:10~90%,无霜 |
外形尺寸(宽×深×高) |
桌面式产品:205×130×39mm |
电源要求 |
220V产品:176~264V,50~60Hz
-48V产品:-36~-72VDC |
最大功耗 |
桌面型产品: 4W |
订购信息
产品型号 |
产品描述 |
四以太网电口光纤收发器 |
OL100C-05A |
独立型四口光纤收发器,多模,10/100M,2km,SC/PC,220V |
OL100C-05A5 |
独立型四口光纤收发器,多模,10/100M,5km,SC/PC,220V |
OL100C-05B |
独立型四口光纤收发器,单模,10/100M,20km,SC/PC,220V |
OL100C-05C |
独立型四口光纤收发器,单模,10/100M,40km,SC/PC,220V |
OL100C-05D |
独立型四口光纤收发器,单模,10/100M,60km,SC/PC,220V |
OL100C-05E |
独立型四口光纤收发器,单模,10/100M,120km,SC/PC,220V |
OL100C-25B |
独立型单纤四口光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,20km,SC/PC,220V |
OL100C-25C |
独立型单纤四口光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,40km,SC/PC,220V |
OL100C-25D |
独立型单纤四口光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,60km,SC/PC,220V |
OL100C-25E |
独立型单纤四口光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,80km,SC/PC,220V |
OL100C-15B |
独立型单纤四口光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,20km,SC/PC,220V |
OL100C-15C |
独立型单纤四口光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,40km,SC/PC,220V |
OL100C-15D |
独立型单纤四口光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,60km,SC/PC,220V |
OL100C-15E |
独立型单纤四口光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,80km,SC/PC,220V |
