F-engine OL100/OL200系列千兆光纤收发器

发布时间：2018-06-26 14:28:41

F-engine OL100/OL200系列千兆光纤收发器


产品概述
F-engine OL100/OL200系列千兆光纤收发器是在一对或一根光纤上实现1000M以太网电口和光口之间的转换，还提供两个不同类型千兆光口之间的转换或同类千兆光口传输距离延长的设备。
OL100/200系列光纤收发器采用国内外知名品牌的光模块，具有超低传输时延和线速转发能力。光接口支持的传输距离有550m（多模）、20km、40km、60km、80km、100 km等。
OL100系列桌面式产品体积小巧、电源内置,可根据用户需求选择电源方式(110/220VAC或-48VDC)极大地满足了用户各种环境下高可靠、高性能的网络传输。
OL200系列为结构紧凑、集中供电、16槽机箱和4槽两种类型机箱安装的模块式光纤收发器产品。OL200机架网管采用主从式管理结构，1个主机架可网管9个从机架，支持SNMP及Web图形化和Telnet命令行方式带外网管，为电信运营商的维护、管理提供了便捷、可靠的手段。通过OL200网管卡和网管软件实现本地图形化网管。

产品外观




产品特点
Ø 符合IEEE802.3-2000
Ø 内置高性能交换引擎，有效控制差错传播；
Ø MAC地址自学习、自更新功能；
Ø 支持自动MDI/MDIX交叉功能；
Ø 支持IEEE 802.3X流量控制；
Ø 支持速率限制，及广播、组播限制，最小颗粒度64Kbps；
Ø 远端错误指示功能
带远端错误指示功能的收发器能够通过对端发送的远端错误信号检测发送端光纤连接状态。

Ø 支持故障转移功能
通过故障转移功能能迅速定位故障发生的链路，为维护人员提供方便。
Ø 支持IEEE 802.3ah OAM功能，可被局端收发器远程管理；
Ø 配合局端OL200FR设备，方便定位链路故障点；
Ø 超强防雷功能
我公司采用进口防雷器件，可以抗雷击，感应高压，浪涌等，在有感应高压产生时，我们可以在高压对设备产生影响前，将高压泻放掉，从而保护设备不受影响。

OL200机架和网管特性
Ø 主从式结构，提供管理模块（主、从），最多可级联10个机箱进行管理；
Ø 管理模块失败不影响其他模块正常工作；
Ø 当不需要网管时，网管模块插槽可插其它光纤收发器模块；
Ø 低噪音双风扇设计，确保设备工作稳定；
Ø 前面板安装的模块化电源设计，方便使用；
Ø 同一机箱可选用交流110/220V、直流-48V两种电源供电；（4槽机箱为内置单电源）
Ø １＋１冗余电源设计。
Ø 网管功能强大
－ 机架式支持基于SNMP、Telnet和Web方式的图形化和命令行管理，网管型桌面式光纤收发器均支持基于命令行（CLI）本地和SNMP方式的图形化管理；
－ 监视光纤收发器模块类型，机箱温度，电源类型、输出电压、风扇转速等；
－ 配置光纤收发器模块工作模式，支持远程重启；
－ 网管系统支持网络设备自动发现与添加功能。
－ 支持故障转移功能，迅速判断网络故障并定位；
－ 具有远端错误指示功能，能够通过对端发送的远端错误信号检测发送端光纤连接状态。

技术指标
双纤双向千兆收发器光口技术指标

产品型号	波长(nm)	光纤 类型	发射功率(dB)	接收灵敏度(dB)	光饱和(dB)	估计传输距离
OLX00XX-0XA OLX00XR-GE-M85A	850	多模	-9.5~-3	-18	-3	0~550m
OLX00XX-0XB OLX00XR-GE-S31B	1310	单模	-11.5~-3	-24	-3	5~20Km
OLX00XX-0XC OLX00XX-GE-S31C	1310	单模	-5~-1	-24	-3	10~40Km
OLX00XX-0XD OLX00XX-GE-S31D	1310	单模	-1~+3	-24	-3	15~60Km
OLX00XX-0XE OLX00XX-GE-S55E	1550	单模	-2~+2	-24	-3	25~80Km
OLX00XX-0XE+ OLX00XX-GE-S55E+	1550	单模	-1~+2	-32	-7	45~100Km

单纤双向千兆收发器光口技术指标

产品型号	波长(nm)	光纤 类型	发射功率(dB)	接收灵敏度(dB)	光饱和(dB)	估计传输距离
OLX00XX-1XA（局端） OLX00XX-GE-S35A（局端）	Tx850/Rx780	多模	-10~-5	-21	-3	0~2
OLX00XX-2XA（远端） OLX00XX-GE-S53A（远端）	Tx780/Rx850	多模	-10~-5	-21	-3	0~2
OLX00XX-1XB（局端） OLX00XX-GE-S35B（局端）	Tx1310/Rx1550	单模	-6~-2	-21	-3	5~20
OLX00XX-2XB（远端） OLX00XX-GE-S53B（远端）	Tx1550/Rx1310	单模	-6~-2	-21	-3	5~20
OLX00XX-1XC（局端） OLX00XX-GE-S35C（局端）	Tx1310/Rx1550	单模	-3~0	-23	-3	15~40
OLX00XX-2XC（远端） OLX00XX-GE-S53C（远端）	Tx1550/Rx1310	单模	-3~0	-23	-3	15~40
OLX00XX-1XD（局端） OLX00XX-GE-S35D（局端）	Tx1310/Rx1550	单模	0~+5	-24	-3	25~60
OLX00XX-2XD（远端） OLX00XX-GE-S53D（远端）	Tx1550/Rx1310	单模	-3~+2	-24	-3	25~60


基本性能指标

特性指标	详细描述
传输模式	半/全双工，10/100/1000Mbps
传输方式	OL x00xx-x4系列：存储转发 OL x00xx-GE系列：存储转发
最大过滤速度	1488000pps（1000M）
以太网电接口属性
接口类型	RJ45接口
接口标准	IEEE802.3,IEEE802.3u,IEEE802.3ab
以太网光接口属性
接口类型	SC接口
接口标准	IEEE802.3z、IEEE802.3
波长	850nm 1310nm 1550nm
发送光功率	单模：双纤双向：最大 +3dBm，最小 -11.5dBm；单纤双向：最大 5dBm，最小-6dBm 多模：双纤双向：最大 -3dBm，最小 -9.5dBm；单纤双向：最大 -5dBm，最小 -10dBm
光纤	单模光纤或多模光纤
电源要求	220V产品：176～264V，50～60Hz -48V产品：-36～-72VDC
外形尺寸(宽×深×高)	桌面式产品（10/100/1000M）：155mm×125mm×40mm 桌面式产品（GE）：155mm×125mm×40mm 十六槽机箱：  482×255×133 mm
工作环境	工作温度：-10～50℃   储存温度：-25～65℃ 工作湿度：10～90%，无霜
最大功耗	桌面型产品（1000M）：6W 十六槽机箱：  64W

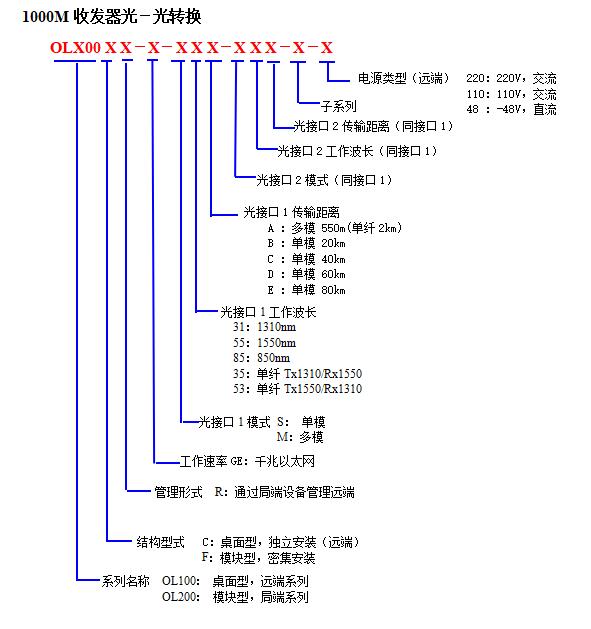

订购信息
10/100/1000M光－电转换

产品型号	产品描述
10/100/1000Mbp自适应网管型光纤收发器
OL200FR-04A	模块型网管光纤收发器，可管理CR系列，多模，10/100/1000M，550m，SC/PC
OL200FR-04B	模块型网管光纤收发器，可管理CR系列，单模，10/100/1000M，20km，SC/PC
OL200FR-04C	模块型网管光纤收发器，可管理CR系列，单模，10/100/1000M，40km，SC/PC
OL200FR-04D	模块型网管光纤收发器，可管理CR系列，单模，10/100/1000M，60km，SC/PC
OL200FR-04E	模块型网管光纤收发器，可管理CR系列，单模，10/100/1000M，80km，SC/PC
OL100CR-04A	独立型光纤收发器，可被FR系列管理，多模，10/100/1000M，550m，SC/PC，220V
OL100CR-04B	独立型光纤收发器，可被FR系列管理，单模，10/100/1000M，20km，SC/PC，220V
OL100CR-04C	独立型光纤收发器，可被FR系列管理，单模，10/100/1000M，40km，SC/PC，220V
OL100CR-04D	独立型光纤收发器，可被FR系列管理，单模，10/100/1000M，60km，SC/PC，220V
OL100CR-04E	独立型光纤收发器，可被FR系列管理，单模，10/100/1000M，80km，SC/PC，220V
10/100/1000Mbps自适应网管型单纤光纤收发器
OL200FR-14B	模块型单纤网管光纤收发器，发射波长1310nm,接收1550nm，可管理CR系列，单模，10/100/1000M，20km，SC/PC
OL200FR-14C	模块型单纤网管光纤收发器，发射波长1310nm,接收1550nm，可管理CR系列，单模，10/100/1000M，40km，SC/PC
OL200FR-24B	模块型单纤网管光纤收发器，发射波长1550nm,接收1310nm，可管理CR系列，单模，10/100/1000M，20km，SC/PC
OL200FR-24C	模块型单纤网管光纤收发器，发射波长1550nm,接收1310nm，可管理CR系列，单模，10/100/1000M，40km，SC/PC
OL100CR-14B	独立型单纤光纤收发器，发射波长1310nm,接收1550nm，可被FR系列管理，单模，10/100/1000M，20km，SC/PC，220V
OL100CR-14C	独立型单纤光纤收发器，发射波长1310nm,接收1550nm，可被FR系列管理，单模，10/100/1000M，40km，SC/PC，220V
OL100CR-24B	独立型单纤光纤收发器，发射波长1550nm,接收1310nm，可被FR系列管理，单模，10/100/1000M，20km，SC/PC，220V
OL100CR-24C	独立型单纤光纤收发器，发射波长1550nm,接收1310nm，可被FR系列管理，单模，10/100/1000M，40km，SC/PC，220V
光纤收发器网管模块
OL200F-MM	主管理模块
OL200F-MS	从管理模块
光纤收发器机箱,电源
OL200R	16槽机箱,可安装16个收发器模块或15个收发器模块加1个管理模块，主/备电源插槽
OL200P-220	机箱主/备用电源,100W,220VAC
OL200P-48	机箱主/备用电源,100W,-48VDC
