F-engine OL100/OL200系列百兆光纤收发器

发布时间：2018-06-26 14:12:56

F-engine OL100/OL200系列百兆光纤收发器


产品概述
F-engine OL100/200系列光纤收发器是由烽火网络根据当今最新技术发展设计的高可靠、低成本的以太网传输媒体转换器，其作用是高效率地实现10M、100M以太网电口和光口之间的转换。
OL100/200系列光纤收发器采用国内外知名品牌的光模块，具有超低传输时延和线速转发能力。光接口支持的传输距离有2km（多模）、5km（多模）、20km、40km、60km、80km、100km和120km八种；电接口支持全双工/半双工模式自适应,其中10/100M电接口支持10、100M速度自适应。百兆系列还提供多电口设备。
OL100系列桌面式产品体积小巧、电源内置,可根据用户需求选择电源方式(110/220VAC或-48VDC)极大地满足了用户各种环境下高可靠、高性能的网络传输。
OL200系列为结构紧凑、集中供电、16槽机箱和4槽两种类型机箱安装的模块式光纤收发器产品。从工作性质上可分为非网管型和网管型两种。网管型采用主从式管理结构，支持SNMP及Web图形化和Telnet命令行方式带外网管，为电信运营商的维护、管理提供了便捷、可靠的手段。

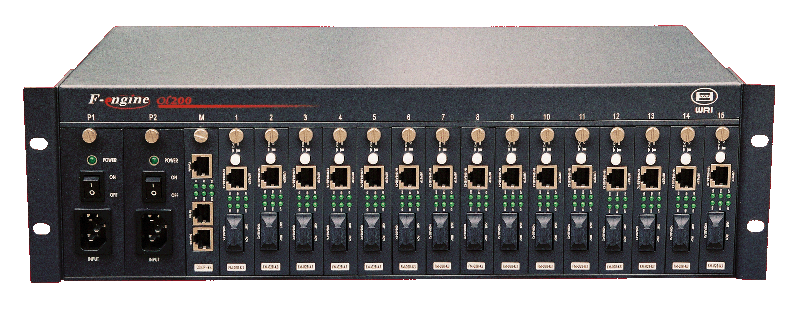

产品外观




产品分类
按所需光纤分类：
   -单纤光纤收发器：接收发送的数据在一根光纤上传输
   -双纤光纤收发器：接收发送的数据在一对光纤上传输
按管理类型分类：
  -非网管型以太网光纤收发器：即插即用，通过硬件拨码开关设置电口工作模式
  -网管型以太网光纤收发器：支持电信级网络管理
按使用类型分类：
  -桌面型以太网光纤收发器：独立式用户端设备
  -模块化以太网光纤收发器：安装于十六槽或四槽机箱，采用集中供电方式

产品特点
OL100/200系列公共特性
Ø 符合IEEE802.3、IEEE802.3u、IEEE802.3-2000、IEEE802.3ab、IEEE802.3z标准；
Ø 符合ANSI X3T12 TP-PMD 标准；
Ø 符合ANSI X3.166 FDDI-PMD 标准；
Ø 工作模式自适应
Ø 内置MAC地址表
MAC地址自学习、自更新功能，根据MAC地址表转发该数据包有效缩小广播域。
Ø 速率控制
支持速率控制功能；最小粒速为32K；
Ø 超低位延迟
OL100/200-X2采用“存储转发”模式，无缝连接不同速率设备
n 工作模式自适应。
使用特殊的连接脉冲协议---快速连接脉冲（FLP），支持全双工/半双工自适应模式。
Ø 弹性缓存技术
交换机出现端口拥塞时，收发器把发往该端口的数据会被存入缓存，从而不会出现丢包情况；
减少高速设备与低速设备互联时高速设备的对网络的等待时间。
Ø 远端错误指示功能
带远端错误指示功能的收发器能够通过对端发送的远端错误信号检测发送端光纤连接状态。
Ø 支持故障转移功能
通过故障转移功能能迅速定位故障发生的链路，为维护人员提供方便。
Ø 支持远端掉电告警；
Ø 超强防雷功能
我公司采用进口防雷器件，可以抗雷击，感应高压，浪涌等，在有感应高压产生时，我们可以在高压对设备产生影响前，将高压泻放掉，从而保护设备不受影响。
Ø 传输距离系列齐全，可实现长达120公里的传输；
Ø 单模或多模光纤，支持SC/ST/FC等多种光纤接口；
Ø 超宽电源电压和工作温度范围；
Ø 可选用交流220V、交流110V、直流-48V三种电源供电。

OL200机架和网管特性
Ø 主从式结构，提供管理模块（主、从），最多可级联10个机箱进行管理；
Ø 管理模块失败不影响其他模块正常工作；
Ø 当不需要网管时，网管模块插槽可插其它光纤收发器模块；
Ø 低噪音双风扇设计，确保设备工作稳定；
Ø 前面板安装的模块化电源设计，方便使用；
Ø 同一机箱可选用交流110/220V、直流-48V两种电源供电；（4槽机箱为内置单电源）
Ø １＋１冗余电源设计。
Ø 网管功能强大
－ 机架式支持基于SNMP、Telnet和Web方式的图形化和命令行管理；
－ 网管型桌面式光纤收发器均支持本地和SNMP方式的图形化、命令行管理；
－ 网管型桌面式产品无需IP地址即可通过局端模块管理；
－ 监视光纤收发器模块类型，机箱温度，电源类型、输出电压、风扇转速等；
－ 配置光纤收发器模块工作模式，支持远程重启；
－ 网管系统支持网络设备自动发现与添加功能。
－ 支持故障转移功能，迅速判断网络故障并定位；
－ 具有远端错误指示功能，能够通过对端发送的远端错误信号检测发送端光纤连接状态。

技术指标
双纤双向百兆收发器光口技术指标

产品型号	波长(nm)	光纤类型	发射功率(dB)	接收灵敏度(dB)	光饱和(dB)	估计传输距离(Km)
OLx00xx-0xA/A5	1310	多模	-20~-14	-31	-12	0~2
OLx00xx-0xB	1310	单模	-20~-8	-31	-3	0~20
Olx00xx-0xC	1310	单模	-12~-5	-34	-3	0~40
OLx00xx-0xD	1310	单模	-5~0	-35	-3	15~60
OLx00xx-0xE	1550	单模	-3~+2	-36	-3	60~120


单纤双向百兆收发器光口技术指标

产品型号	发送波长（nm）	光纤类型	发射功率(dB)	接收灵敏度(dB)	光饱和(dB)	估计传输距离(Km)
OLX00XX-1XA（局端）	Tx850/Rx780	多模	-15~-10	-25	0	0~2
OLX00XX-2XA（远端）	Tx780/Rx850	多模	-15~-10	-25	0	0~2
OLX00XX-1XB（局端）	Tx1310/Rx1550	单模	-15~-3	-31	-3	0~20
OLX00XX-2XB（远端）	Tx1550/Rx1310	单模	-15~-3	-31	-3	0~20
OLX00XX-1XC（局端）	Tx1310/Rx1550	单模	-8~-3	-31	-3	0~40
OLX00XX-2XC（远端）	Tx1550/Rx1310	单模	-8~-3	-31	-3	0~40
OLX00XX-1XD（局端）	Tx1310/Rx1550	单模	-5~0	-31	-3	15~60
OLX00XX-2XD（远端）	Tx1550/Rx1310	单模	-5~0	-31	-3	15~60
OLX00XX-1XE（局端）	Tx1310/Rx1550	单模	-3~+2	-31	-3	25~80Km
OLX00XX-2XE（远端）	Tx1550/Rx1310	单模	-3~+2	-31	-3	25~80Km


基本性能指标

特性指标	详细描述
传输模式	OLx00xx-x2系列：半/全双工，10/100Mbps
传输方式	OLx00xx-x2系列：存储转发
最大过滤速度	148800pps（100M）
以太网电接口属性
接口类型	RJ45接口
接口标准	IEEE802.3 、IEEE 802.3u
以太网光接口属性
接口类型	SC/FC/ST接口
接口标准	IEEE802.3
波长	1310nm, 1550nm
发送光功率	单模：双纤双向：最大 +2dBm，最小 -20dBm；单纤双向：最大 2dBm，最小-15dBm 多模：双纤双向：最大 -14dBm，最小 -20dBm；单纤双向：最大 -10dBm，最小 -15dBm
光纤	单模光纤 多模光纤
外形尺寸(宽×深×高)	桌面式产品：    134 mm×122 mm×38 mm 四口桌面式产品：205mm×130mm×39mm 十六槽机箱：    482 mm×255 mm×133 mm
电源要求	220V产品：176～264V，50～60Hz -48V产品：-36～-72VDC
工作环境	工作温度：-10～50℃   储存温度：-25～65℃ 工作湿度：10～90%，无霜
最大功耗	桌面型产品：4W 十六槽机箱：64W

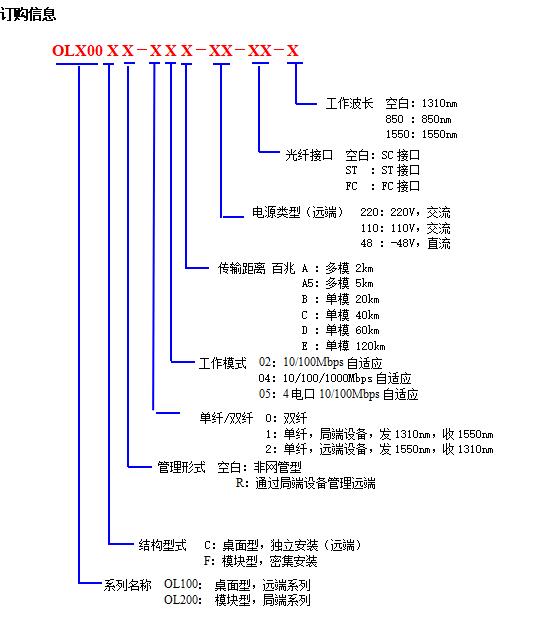

订购信息：

10/100Mbps自适应光纤收发器
OL200F-02A	模块型光纤收发器,多模,10/100M,2km,SC/PC
OL200F-02B	模块型光纤收发器,单模,10/100M,20km,SC/PC
OL200F-02C	模块型光纤收发器,单模,10/100M,40km,SC/PC
OL200F-02D	模块型光纤收发器,单模,10/100M,60km,SC/PC
OL200F-02E	模块型光纤收发器,单模,10/100M,120km,SC/PC
OL100C-02A	独立型光纤收发器,多模,10/100M,2km,SC/PC,220V
OL100C-02B	独立型光纤收发器,单模,10/100M,20km,SC/PC,220V
OL100C-02C	独立型光纤收发器,单模,10/100M,40km,SC/PC,220V
OL100C-02D	独立型光纤收发器,单模,10/100M,60km,SC/PC,220V
OL100C-02E	独立型光纤收发器,单模,10/100M,120km,SC/PC,220V
10/100Mbps自适应单纤光纤收发器
OL200F-22B	模块型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,20km,SC/PC
OL200F-22C	模块型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,40km,SC/PC
OL200F-22D	模块型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,60km,SC/PC
OL200F-22E	模块型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,80km,SC/PC
OL200F-12B	模块型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,20km,SC/PC
OL200F-12C	模块型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,40km,SC/PC
OL200F-12D	模块型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,60km,SC/PC
OL200F-12E	模块型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,80km,SC/PC
OL100C-22B	独立型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,20km,SC/PC,220V
OL100C-22C	独立型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,40km,SC/PC,220V
OL100C-22D	独立型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,60km,SC/PC,220V
OL100C-22E	独立型单纤光纤收发器,发射波长1550nm,接收1310nm,单模,10/100M,80km,SC/PC,220V
OL100C-12B	独立型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,20km,SC/PC,220V
OL100C-12C	独立型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,40km,SC/PC,220V
OL100C-12D	独立型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,60km,SC/PC,220V
OL100C-12E	独立型单纤光纤收发器,发射波长1310nm,接收1550nm,单模,10/100M,80km,SC/PC,220V
10/100Mbps自适应网管型光纤收发器
OL200FR-02A	模块型网管光纤收发器,可管理CR系列,多模,10/100M,2km,SC/PC
OL200FR-02B	模块型网管光纤收发器,可管理CR系列,单模,10/100M,20km,SC/PC
OL200FR-02C	模块型网管光纤收发器,可管理CR系列,单模,10/100M,40km,SC/PC
OL200FR-02D	模块型网管光纤收发器,可管理CR系列,单模,10/100M,60km,SC/PC
OL200FR-02E	模块型网管光纤收发器,可管理CR系列,单模,10/100M,120km,SC/PC
OL100CR-02A	独立型光纤收发器,可被FR系列管理,多模,10/100M,2km,SC/PC,220V
OL100CR-02B	独立型光纤收发器,可被FR系列管理,单模,10/100M,20km,SC/PC,220V
OL100CR-02C	独立型光纤收发器,可被FR系列管理,单模,10/100M,40km,SC/PC,220V
OL100CR-02D	独立型光纤收发器,可被FR系列管理,单模,10/100M,60km,SC/PC,220V
OL100CR-02E	独立型光纤收发器,可被FR系列管理,单模,10/100M,120km,SC/PC,220V
10/100Mbps自适应网管型单纤光纤收发器
OL200FR-22B	模块型单纤网管光纤收发器,发射波长1550nm,接收1310nm,可管理CR系列,单模,10/100M,20km,SC/PC
OL200FR-22C	模块型单纤网管光纤收发器,发射波长1550nm,接收1310nm,可管理CR系列,单模,10/100M,40km,SC/PC
OL200FR-22D	模块型单纤网管光纤收发器,发射波长1550nm,接收1310nm,可管理CR系列,单模,10/100M,60km,SC/PC
OL200FR-22E	模块型单纤网管光纤收发器,发射波长1550nm,接收1310nm,可管理CR系列,单模,10/100M,80km,SC/PC
OL200FR-12B	模块型单纤网管光纤收发器,发射波长1310nm,接收1550nm,可管理CR系列,单模,10/100M,20km,SC/PC
OL200FR-12C	模块型单纤网管光纤收发器,发射波长1310nm,接收1550nm,可管理CR系列,单模,10/100M,40km,SC/PC
OL200FR-12D	模块型单纤网管光纤收发器,发射波长1310nm,接收1550nm,可管理CR系列,单模,10/100M,60km,SC/PC
OL200FR-12E	模块型单纤网管光纤收发器,发射波长1310nm,接收1550nm,可管理CR系列,单模,10/100M,80km,SC/PC
OL100CR-22B	独立型单纤光纤收发器,发射波长1550nm,接收1310nm,可被FR系列管理,单模,10/100M,20km,SC/PC,220V
OL100CR-22C	独立型单纤光纤收发器,发射波长1550nm,接收1310nm,可被FR系列管理,单模,10/100M,40km,SC/PC,220V
OL100CR-22D	独立型单纤光纤收发器,发射波长1550nm,接收1310nm,可被FR系列管理,单模,10/100M,60km,SC/PC,220V
OL100CR-22E	独立型单纤光纤收发器,发射波长1550nm,接收1310nm,可被FR系列管理,单模,10/100M,80km,SC/PC,220V
OL100CR-12B	独立型单纤光纤收发器,发射波长1310nm,接收1550nm,可被FR系列管理,单模,10/100M,20km,SC/PC,220V
OL100CR-12C	独立型单纤光纤收发器,发射波长1310nm,接收1550nm,可被FR系列管理,单模,10/100M,40km,SC/PC,220V
OL100CR-12D	独立型单纤光纤收发器,发射波长1310nm,接收1550nm,可被FR系列管理,单模,10/100M,60km,SC/PC,220V
OL100CR-12E	独立型单纤光纤收发器,发射波长1310nm,接收1550nm,可被FR系列管理,单模,10/100M,80km,SC/PC,220V
两端口光纤收发器
OL200FR-2TX1FX-SM-SC-20-3	模块型百兆两以太网光接口转换器,可管理CR系列,单模1310nm转单模20km,SC接口
OL200FR-2TX1FX-SSM-SC-20-35	模块型单纤网管光纤收发器,发射波长1310nm,接收1550nm,可管理CR系列,单模,10/100,20km,SC
OL200FR-2TX1FX-SSM-SC-20-53	模块型单纤网管光纤收发器,发射波长1550nm,接收1310nm,可管理CR系列,单模,10/100,20km,SC
