智能型光纤损耗测试仪 OLT-55

发布时间：2018-07-04 15:51:01

OLT-55 智能型光纤损耗测试仪 产品说明书下载
OLT-55系列智能型光纤损耗测试仪集成了稳定光源和光功率计，并带有自动单纤双向损耗测试模式，结合Pass/Fail判定设置，大大提升了实际应用时的易用性和便利性，同时降低了误操作的概率。OLT-55坚固耐用、操作便捷的设计，使其可广泛应用在FTTX、LAN、CATV等光网络领域，是一款针对光网络链路损耗验证的理想产品。

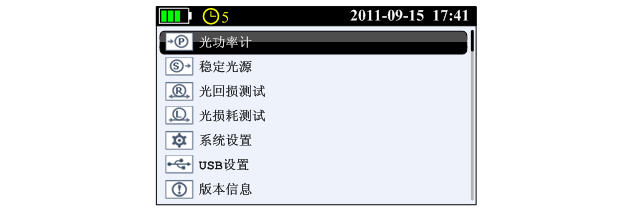

· 多功能一体：稳定光源+光功率计+损耗测试仪+回损测试+长度测试
· 功率监测功能
· 单光纤双方向损耗测试
· 自动波长识别/切换
· 远距离参考值设置
· Pass/Fail判定设置
· FTTx/PON网络应用
· 内置时钟，并可编辑测试光缆和光纤序号
· USB接口实现充电和数据上传
· 可生成测试报告，方便数据存档
· 1000条记录存储和管理，支持CSV格式
· 内置充电电池可供连续测试35小时以上
· 掌上型，小巧便捷，易操作
· 无需预热，快速启动
· 高分辨彩色LCD
· 通过CE、FCC等认证

自动单纤双向损耗/回损测试
在同一根光纤的两端，各连接一台OLT-55，单键操作即可实现对单根光纤双向链路损耗/回损的测试，并自动统计显示所测试光纤的平均损耗，总链路长度，为客户提供更全面和精确的光链路损耗评估信息。

自动波长识别/切换
OLT-55系列光纤损耗测试仪的光功模块可自动识别由其稳定光源或任一款信维科技SLS-50系列稳定光源所发出的带有数字加密协议的波长识别信号，并切换到相应波长下测试，此功能大大减少了测试两端人员的通话需求并降低了潜在错误的发生。

自动单纤双向损耗/回损测试

适合FTTx/PON测试
OLT-55系列可以用于无源光网络（PON）的认证和日常维护，在1310nm，1490nm和1550nm三个波长上实现方便的测试。

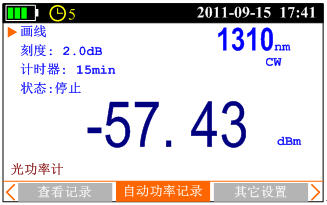

光功率监测功能
OLT-55可监测一段时间内的光功率变化情况并以曲线的形式记录。

技术指标

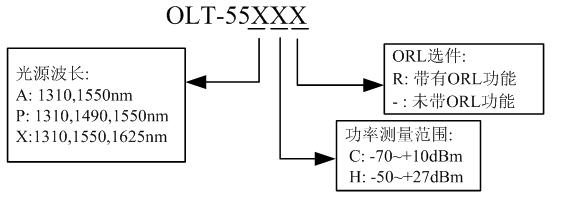

型号	OLT-55
稳定光源
波长(±20nm)	1310/1550	1310/1490/1550			1310/1550/1625
谱宽	≤5nm
输出功率	>-4dBm
稳定度	±0.05dB/15分钟; ±0.10 dB/8小时
输出模式	CW, 270Hz, 1kHz, 2kHz
光功率计
校准波长⁽¹⁾	850, 1300, 1310, 1490, 1550, 1625nm
测试范围⁽²⁾	-70~+10dBm		-50~ +27dBm
单位	W/mW/μW/nW/pW/dBm/dB(REF)
探测器类型	InGaAs
精度	±5%±0.01nW (±0.5 dB@850nm)			±5%±1nW(±0.5 dB@850nm)
分辨率	0.01dB
自动波长识别	有(与本公司特定稳定光源配合使用)
调制波识别	270, 1K, 2KHz
光损耗测试
链路损耗范围	50dB (1550nm, 200km)
链路损耗测试精度	±0.25dB
链路损耗测试时间	< 2秒/波长
光回损测试 (选件)
回损测试范围	0～60dB (APC连接器)
回损测试精度	±0.75dB@(0～50dB), ±1.5dB@(50～60dB)
回损测试稳定度	±0.5dB@20dB
通用指标
光接口	FC (可互换SC, ST等)
数据存储	1000组
数据接口	USB
背光显示	有
自动关机	5分钟无操作自动关机
供电方式	锂电池, AC适配器/充电器
电池工作时间	连续测试时间≥35小时
工作温度	-20℃ ~ 50℃
保存温度	-40℃ ~ 70℃
相对湿度	0到95% (无结露)
重量	350g
体积 (长×宽×高)	177×80×44mm
